Garra Automática Hidráulica

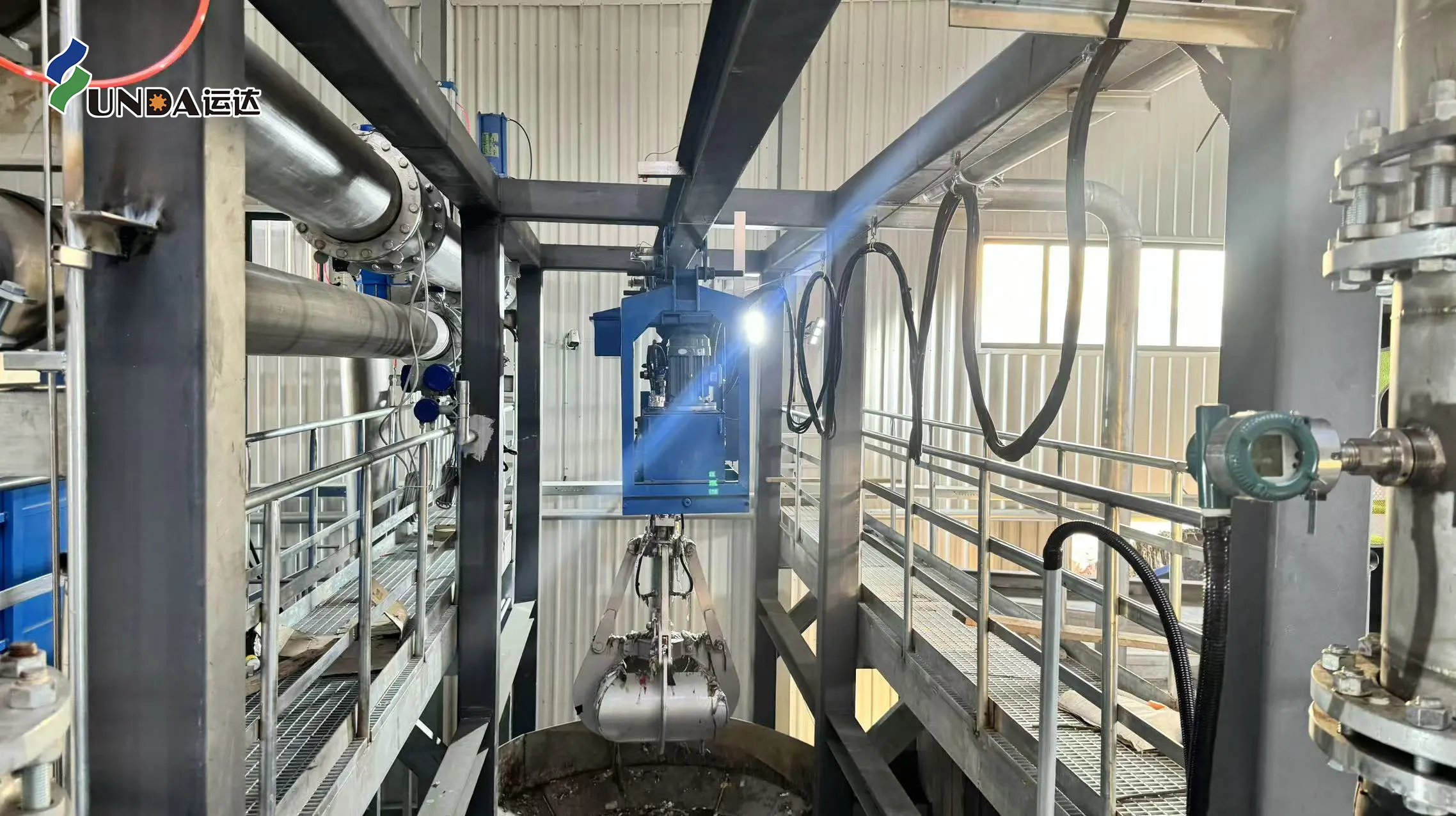

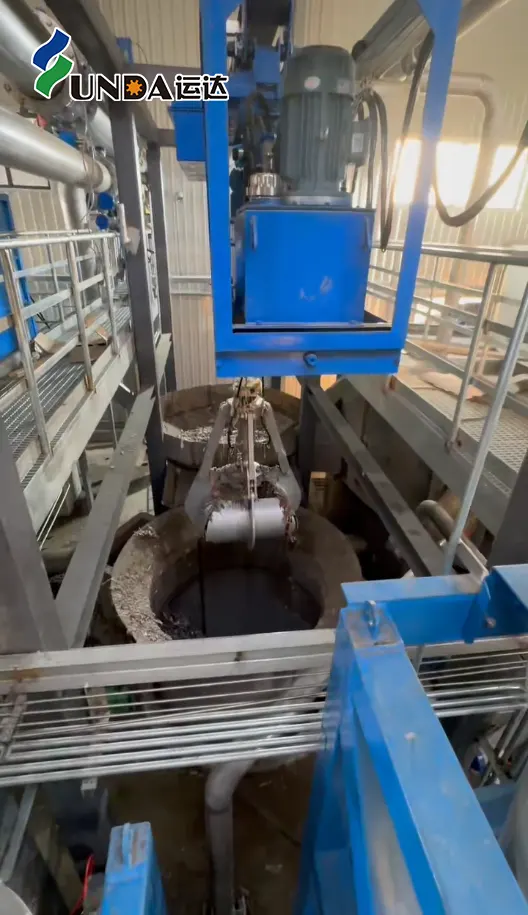

A Garra Automática Hidráulica é utilizada no sistema contínuo de desflocagem, equipada com equipamento de elevação, e serve para captar impurezas pesadas e leves no terminal do poço de sedimentos.

A Garra Automática Hidráulica é composta principalmente por cilindro, disco de quatro medidas e haste de conexão, completando o sistema de limpeza do poço de sedimentos.

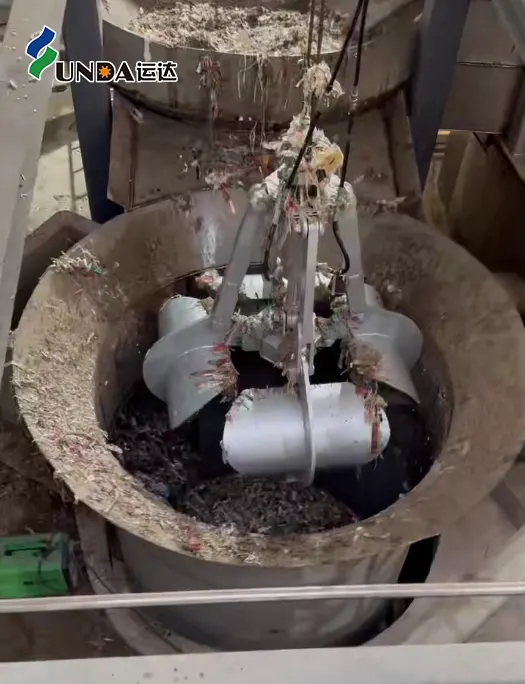

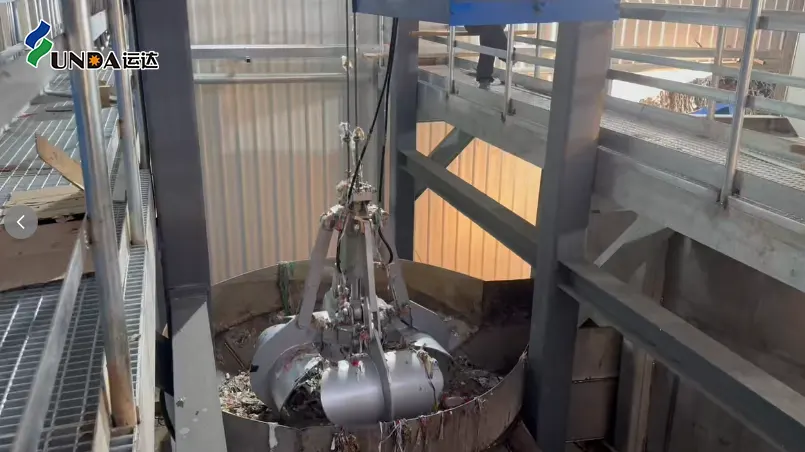

Quando a garra desce, o disco de medidas se abre para o tamanho máximo. Ajustando a posição de descida da garra, acima do nível do líquido no poço de sedimentos, ela pode remover impurezas leves; por outro lado, pode remover impurezas pesadas.

A carga nominal da garra pode atingir 300 kg.

Principais parâmetros técnicos

Modelo	ZD1	ZD2	ZD3
Capacidade nominal (kg)	1000	1500	2000
Carga nominal (kg)	300	800	1300
Volume da garra (m³)	0.05	0.4	0.2
Dimensões (mm)	Fechado	Φ700x1410	940x1050x1910
	Aberto	Φ1050x1350	1580x1050x1940
Pressão de trabalho nominal (MPa)	0.6	0.6	0.6
Força de tração do cilindro (kg)	1800	1800	1800
Temperatura de trabalho do ambiente (°C)	-15--50	-15--50	-15--50

Estrutura

As garras são compostas por discos de quatro medidas, cilindro a gás, haste de conexão, base de anel ascendente, rolo de pino, tampa fixa do cilindro, articulação, entre outros.

Equipamento auxiliar: Corpo pneumático de três acoplamentos, duas válvulas de reversão eletromagnéticas, fornecimento de ar, etc. O ar é limpo pelo corpo pneumático de três acoplamentos e, em seguida, entra no cilindro. A haste de posição aciona o disco por meio de um mecanismo articulado. Quando a máquina é fechada e captura as impurezas, a máquina abre e remove as impurezas.

Instruções de operação

1. Conecte o fornecimento de gás e o cilindro a gás de acordo com as instruções de operação da garra. Verifique se a carga de gás está fluente e se as partes estão conectadas de forma confiável.
2. Os operadores devem verificar a prontidão do equipamento de elevação e da garra.
3. Antes de usar a garra, deve-se realizar um experimento de abertura e fechamento no ar para garantir que as funções estão em boas condições antes de colocar em uso.
4. Ao usar a garra, não se deve esmagar materiais, objetos ou equipamentos. Deve-se manuseá-la com cuidado para evitar o desgaste, especialmente proteger o cilindro a gás da garra.
5. Ao usar a garra, não deve haver pessoas na área de trabalho. As pessoas relacionadas devem evitar ativamente estar na área. Ao usar a garra, ela não deve balançar. Ao descarregar o estoque, o desnível do solo deve ser o mais baixo possível.
6. Quando a garra não estiver em uso, ela deve estar em condição fechada e em um local seguro.

Manutenção

1. Quando não estiver em uso, a garra deve estar fechada, evitando o desgaste da haste do pistão do cilindro.
2. Ao usar a garra, deve-se verificar frequentemente se a conexão do tubo de fornecimento de gás está solta.
3. Se, durante o uso da garra, a pressão da garra diminuir ou não houver pressão, deve-se interromper o uso imediatamente. Só depois de identificar e corrigir o problema é que a máquina pode ser ligada novamente.
4. Todas as partes móveis devem ser lubrificadas com graxa uma vez por dia.
