Limpador de Impurezas Pesadas TMZC-600

A Zhengzhou Yunda Paper Machinery Co., Ltd. produz o limpador de impurezas pesadas TMZC-600. Este equipamento remove impurezas de grande volume no sentido ascendente, adotando o princípio do vórtice centrífugo. Trata-se de um novo limpador de alto desempenho desenvolvido após longos períodos de testes e otimizações, baseado em tecnologias avançadas nacionais e internacionais. É utilizado principalmente para a remoção de impurezas pesadas, como areia, ferro e feixes de fibras, podendo também remover impurezas leves, como materiais adesivos mistos, cera, plásticos, poeira, espuma, tintas, entre outros.

Esta série de limpadores atende às seguintes normas:

GB/T 13306-91	Placas de identificação
GB/T 13354-92	Condições técnicas gerais para embalagem de produtos mecânicos e eletroeletrônicos
Q/ATLG001-2002	Norma corporativa da empresa Yunda
Q/739297586001-2002	Norma técnica

Princípio de Funcionamento:

A polpa diluída entra tangencialmente no cilindro cônico sob determinada pressão. As impurezas pesadas são lançadas contra a parede do equipamento pela força centrífuga e, em seguida, deslocam-se para baixo até a saída de rejeitos. No centro do cone forma-se uma zona de baixa pressão. A polpa de menor densidade move-se lentamente em direção a essa zona de baixa pressão, realiza um movimento ascendente e é descarregada pela saída de polpa aceita.

A polpa ascendente move-se em espiral, formando uma região de vórtice. A velocidade do movimento do vórtice diminui devido à resistência por atrito das paredes do limpador e ao fluxo de polpa aceita em direção à zona de baixa pressão. Entretanto, ao mesmo tempo, o raio do movimento do vórtice é reduzido, garantindo força centrífuga suficiente para a separação eficaz das impurezas.

Dados Técnicos:

Vazão por unidade:	500 L/min
Consistência de entrada:	0,40–1,0%
Pressão de entrada:	0,10–0,30 MPa
Perda de pressão:	0,15 MPa

Descrição da Estrutura

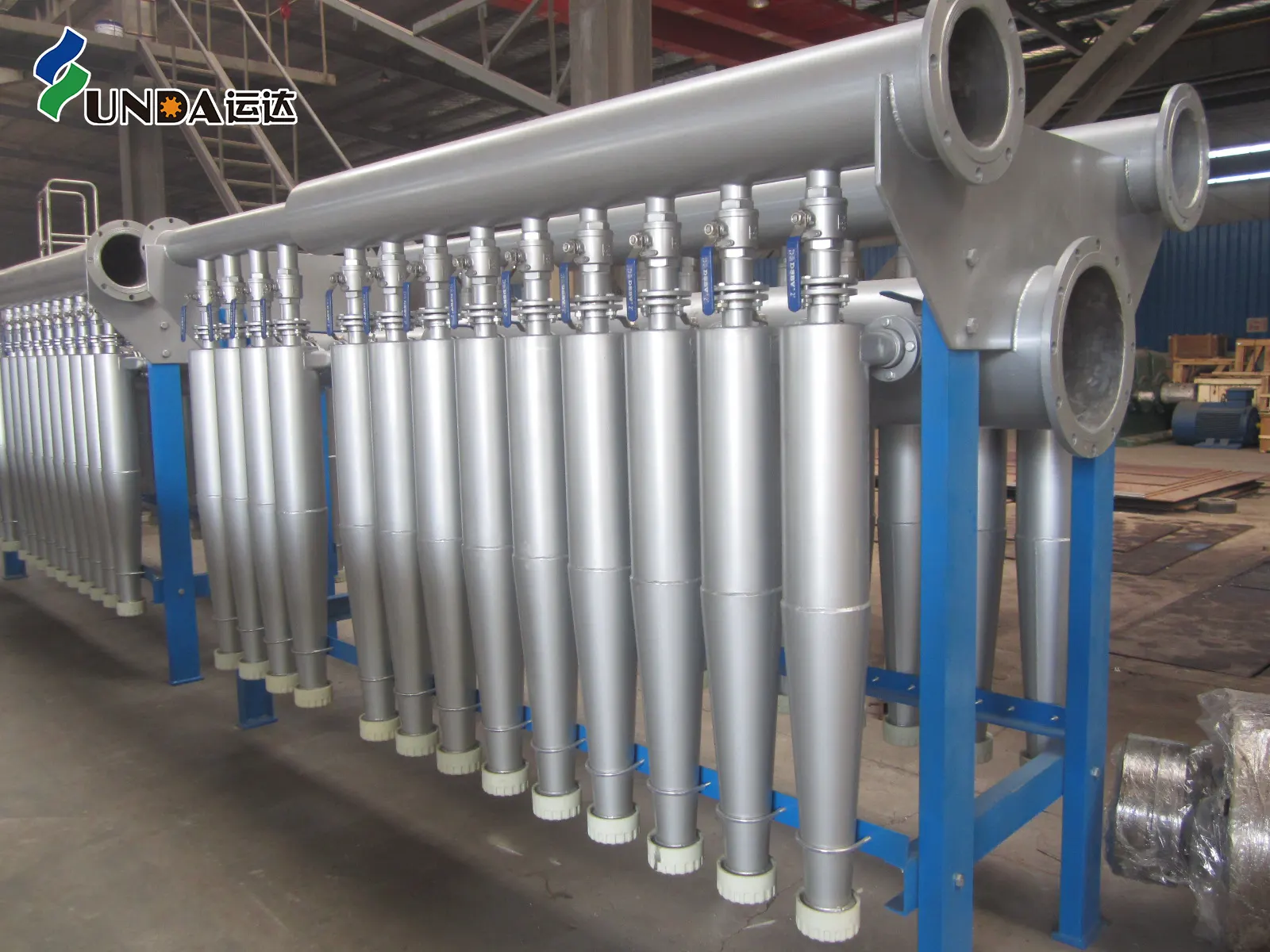

1. O limpador de impurezas pesadas TMZC-600 é fornecido totalmente montado. Para a utilização, o cliente precisa apenas conectar os flanges. Os principais componentes incluem tubulações principais de entrada e saída, suporte, corpo do limpador, tubulação de rejeitos, entre outros.

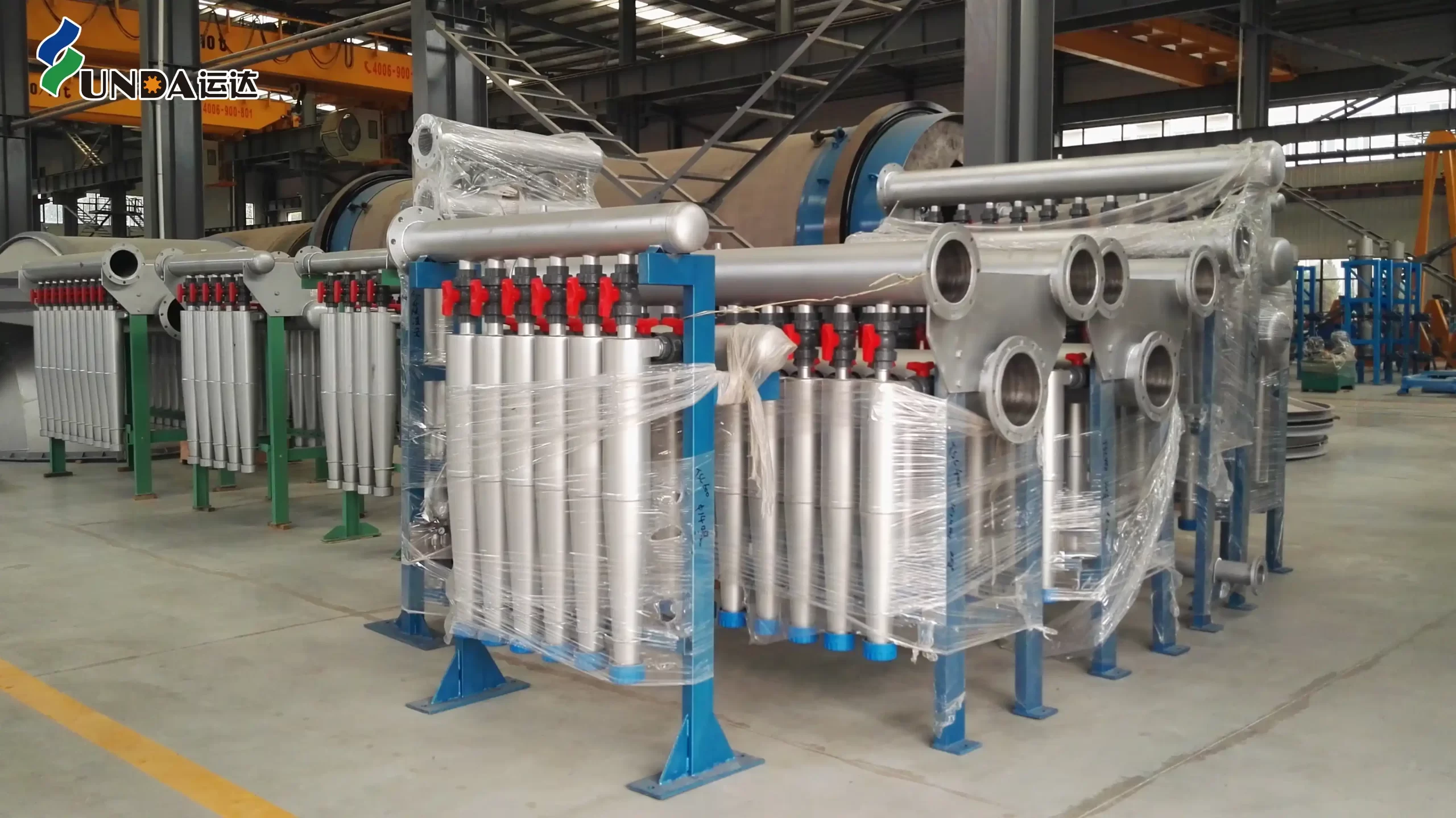

2. O TMZC-600 possui três tipos de arranjo de montagem:
   • arranjo linear de face simples;
   • arranjo linear de dupla face;
   • arranjo escalonado de dupla face.
3. De acordo com a capacidade e os requisitos do cliente, o limpador de impurezas pesadas TMZC-600 pode ser projetado como sistema de um estágio com múltiplas etapas ou como sistema de múltiplos estágios e múltiplos níveis.
