O Purgador Flutuante ZQF é um equipamento recentemente desenvolvido para produzir celulose residual de alta qualidade. Suas funções incluem a separação de impurezas leves e pesadas na celulose residual e a desfloculação secundária da fibra, apresentando alta eficiência e economia de energia. Esta máquina é especialmente capaz de remover as impurezas leves contidas no papel residual, coletando e removendo as impurezas pesadas para limpar a celulose.
Estrutura do Equipamento

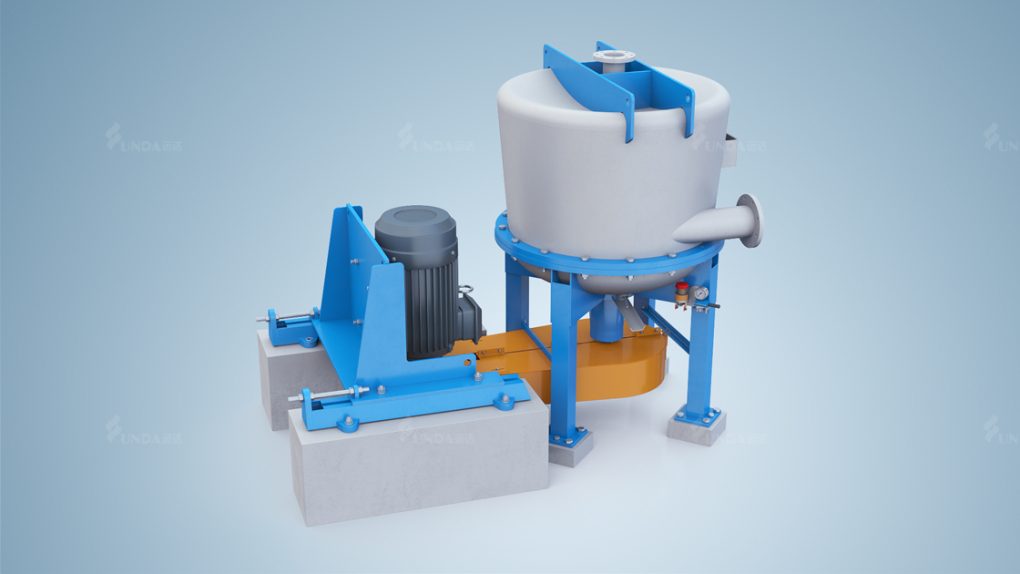

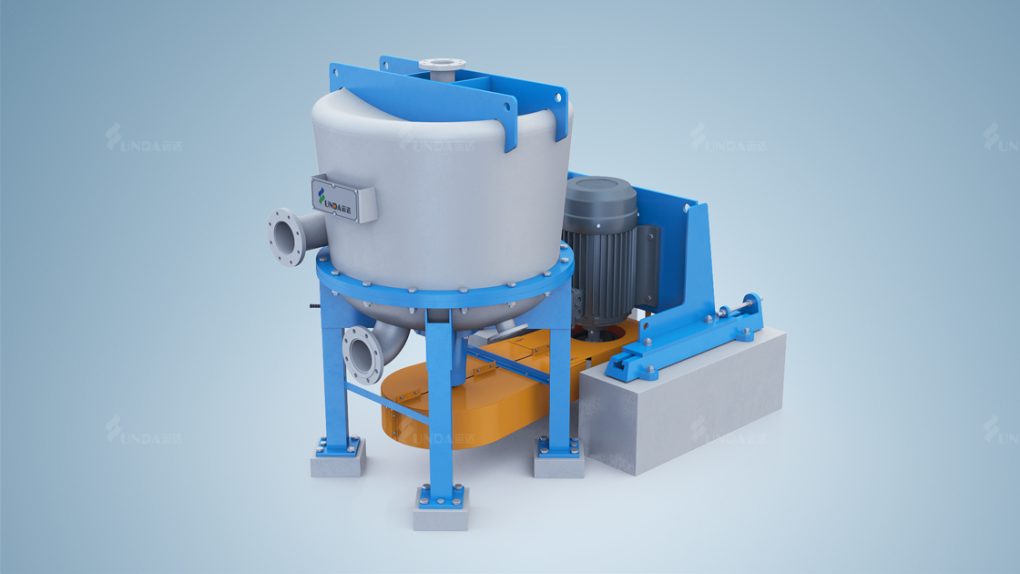

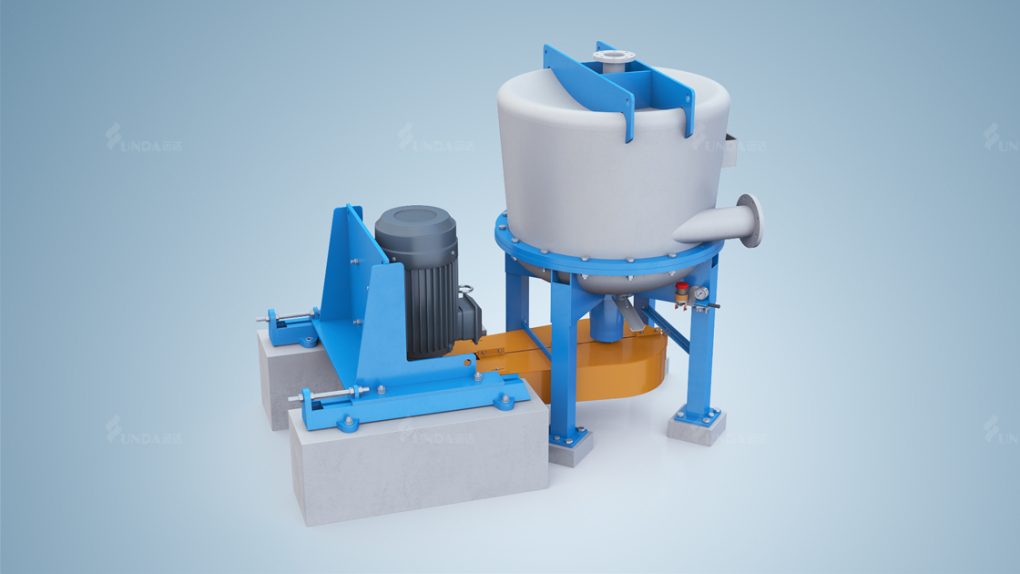

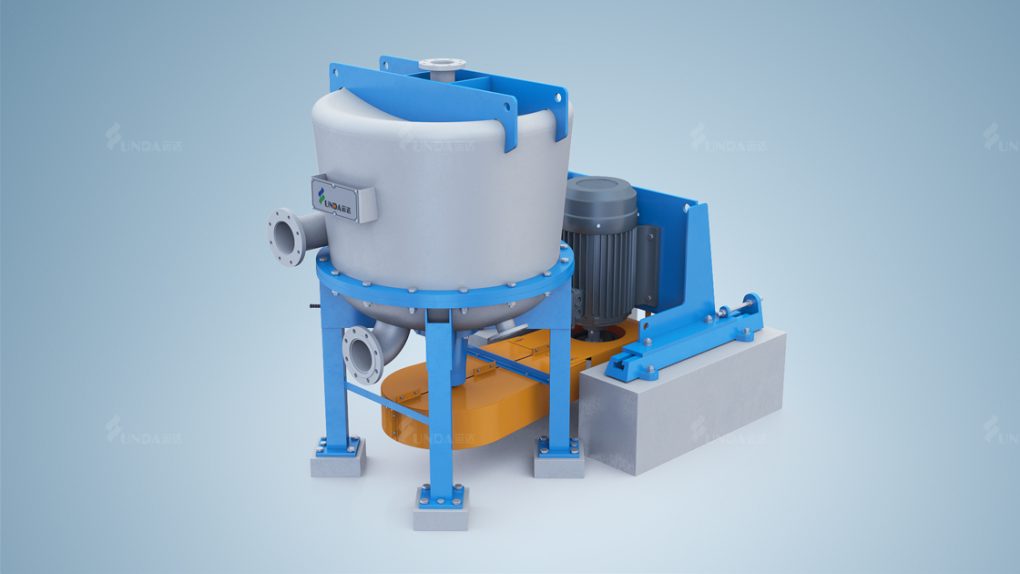

O purgador flutuante é composto principalmente por carcaça, tubos de entrada e saída, placa de peneira, impulsor e assim por diante.
A carcaça do purgador flutuante é um cone metálico feito de chapa de aço laminada e soldada.
A entrada está localizada na direção tangente na parede lateral e na parte superior, provida de uma saída de impurezas leves. A placa de peneira é instalada na parte inferior da carcaça. A celulose aceita passa pela placa de peneira e, em seguida, é descarregada pelo tubo de saída.
O impulsor rotativo está próximo à placa de peneira, com uma folga entre o impulsor e a placa de peneira de 1 a 3 mm. O impulsor é fixado ao eixo, que é suportado por um mancal de rolamento e acionado por um motor através de uma polia.
Princípio de Operação
A polpa entra na carcaça cônica na direção tangente e, em seguida, gira em espirais em alta velocidade sob a pressão de entrada e a força do impulsor em rotação, produzindo então forte turbulência e força de cisalhamento hidráulico.
A polpa é desfibrada por cisalhamento hidráulico, atrito das fibras e impacto do impulsor. Sob a ação conjunta da diferença de pressão em ambos os lados da placa da peneira e da força de empuxo do impulsor, a polpa aceita passa pelos furos da peneira e, em seguida, é descarregada pela saída.
A polpa gera forte força centrífuga ao girar em alta velocidade na carcaça. Sob a ação da força centrífuga, as impurezas pesadas na polpa são separadas e lançadas na saída de impurezas pesadas ao longo da parede interna da carcaça. As impurezas leves têm baixa densidade e são concentradas no centro do núcleo de ar, sendo então descarregadas continuamente pela saída de impurezas leves no centro da extremidade superior. Uma pequena quantidade de fibra é misturada às impurezas leves, que precisam ser recicladas pelo separador de rejeitos.
Vantagem
- Aplicado ao manuseio de resíduos de papel (incluindo resíduos de papel de baixa atividade), instalado em sistema de peneiramento grosso, especialmente utilizado para o manuseio de fibras longas altamente poluídas. Ajuda a reduzir o custo, diminuindo o pré-tratamento das matérias-primas.
- Condensa os contaminantes leves e os remove sem reduzir o tamanho das partículas.
- Desflocagem secundária da fibra e ajuda a remover contaminantes pesados; Reduz a deposição de contaminantes no despolpador, aumentando assim a capacidade de produção.
- Reduz o tempo de inatividade.
- Lava automaticamente os furos da peneira, ajudando a obter polpa de alta qualidade, reduzindo a perda de fibras e melhorando a qualidade do papel.
Dados Técnicos
| Modelo | ZQF2 | ZQF3 |
| Consistência de Entrada (%) | 2.5-4 | 2.5-4 |
| Capacidade (T/D) | 65-85 | 110-140 |
| Pressão de Entrada (MPa) | 0.2-0.3 | 0.2-0.3 |
| Volume (m3) | 0.8 | 2 |
| Diâmetro da Roda de Palhetas (mm) | 635 | 863 |
| Velocidade de Rotação do Eixo Principal (r/min) | 800 | 500 |
| Potência do Motor (KW) | 55 | 110 |
| Diâmetro do Furo da Tela (mm) | φ5 | φ5 |
| Diâmetro de Entrada e Saída(mm) | 150 | 200 |
| Peso: (Motor Excluído)(Kg) | 2000 | 3800 |
