O despolpador hidráulico de consistência média da série Yunda ZDSZ é um equipamento vertical para polpação de celulose, utilizado para a polpação de diversos tipos de celulose, como aparas e resíduos de papel. A consistência da polpação varia de 5% a 8%, além de apresentar alta capacidade de desfibramento.
Estrutura

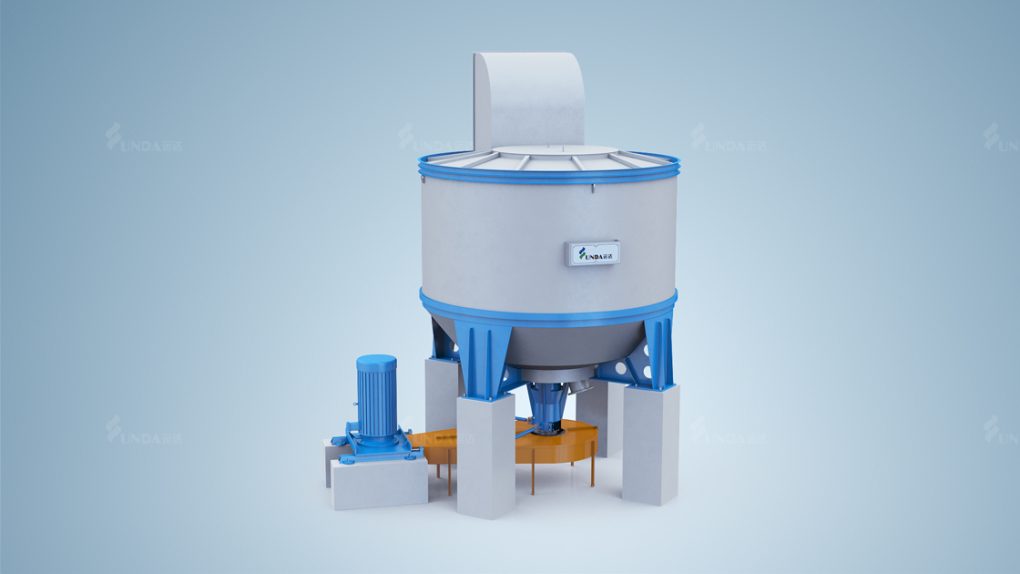

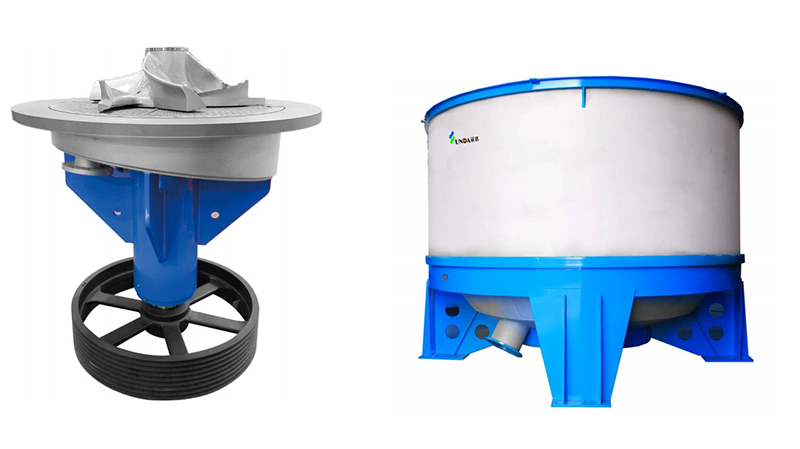

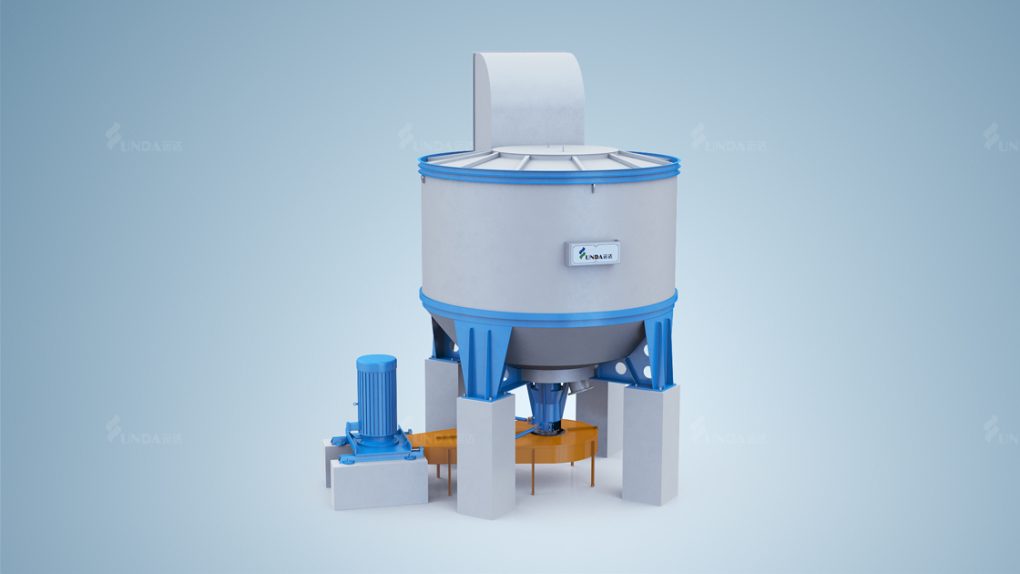

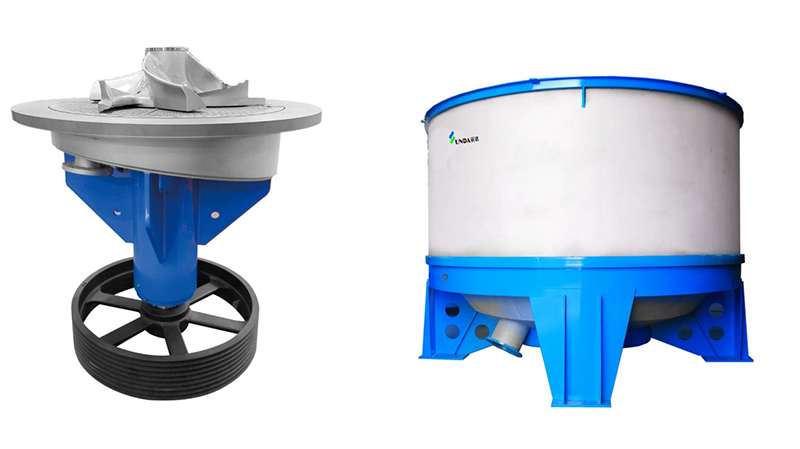

O despolpador de consistência média da série ZDSZ é composto por corpo do tanque, rotor e dispositivo de transmissão, entre outros.
O corpo do tanque é soldado em aço inoxidável e a parte superior do tanque possui uma abertura cônica para evitar respingos de massa.
O flange inferior de aço se conecta à parte de transmissão. Placas guias são instaladas na parte inferior do tanque para formar a recirculação quando o refluxo da massa, o canal de rejeito e a saída de rejeito estão localizados na parte inferior.
Abaixo do tanque, encontra-se o dispositivo de transmissão, composto por eixo principal, mancal, base do mancal, polia da correia, etc.
Abaixo do rotor, encontra-se a placa de peneiramento, que permite a seleção de furos de diferentes tamanhos, de acordo com as necessidades do cliente.
Princípio
Quando o tanque do desfibrador é enchido com água até a metade e o motor é ligado, o papelão, as aparas ou os resíduos de papel são despejados uniformemente no tanque. O material desfibrado e separado fluirá através do orifício da peneira.
Os contaminantes pesados serão coletados no tanque de decantação e descarregados regularmente. Devido à estrutura especial do rotor desta série de desfibradores hidráulicos, quando o rotor gira, o material é lançado do centro para as proximidades, gerando um vórtice em seu centro, de modo que o papelão e os resíduos são triturados em estado úmido.
As folhas de papel e os feixes de fibras que não foram triturados são desfibrados ainda mais no espaço entre o rotor e a peneira.
E, devido ao formato especial da extremidade da lâmina de desfibração, o orifício da peneira não será bloqueado.
Vantagens

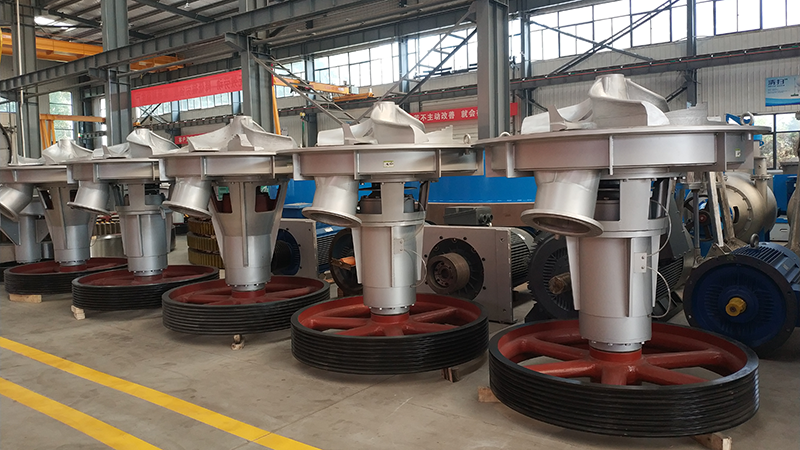

- Com a adoção do novo rotor de consistência intermediária tipo S, combinado com um sistema de controle de polpação inteligente, o consumo de energia da polpação é reduzido em 30% em comparação com o desfibrador convencional.
- Alta capacidade de desfibramento e ampla faixa de aplicações
- Estrutura simples, fácil operação e manutenção
Parâmetros Técnicos
| Modelo | ZDSZ24 | ZDSZ25 | ZDSZ26 | ZDSZ27 | ZDSZ28 | ZDSZ29 |
| Volume Nominal (m3) | 10 | 15 | 20 | 25 | 30 | 40 |
| Consistência (%) | 5-8 | |||||
| Capacidade (T/D) | 40-60 | 60-90 | 90-130 | 120-170 | 150-200 | 220-290 |
| Potência do Motor (kW) | 90 | 132 | 185 | 250 | 250 | 315 |

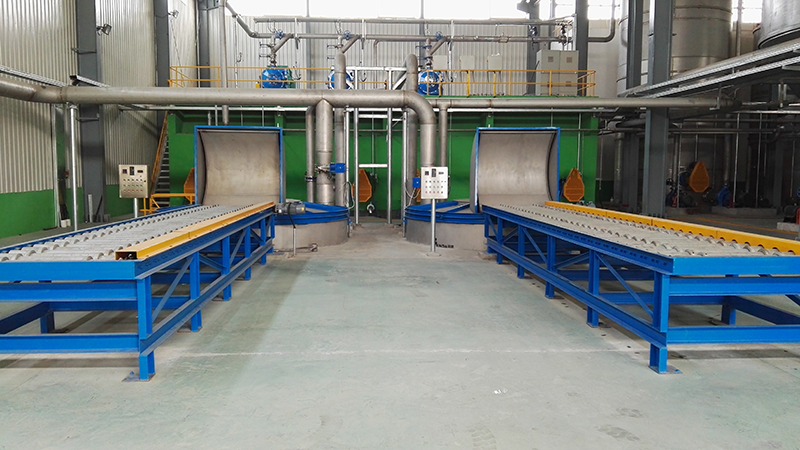

Projeto
- Nome do Projeto: Papel Yusen
- Endereço: Hebei e Liaoning, China
- Capacidade Anual: 40.000 Toneladas e 60.000 Toneladas
- Tipo de Papel: Papel Tissue
- Matéria-prima Material: Madeira
- Endereço: Hebei e Liaoning, China
- Escopo de fornecimento: Transportador de rolos, Despolpador MC, Limpador HC, Refinador de disco duplo, Agitador, Peneira vibratória, Peneira mecânica, entre outros.
