Vantagens
- O desfiador e o cortador de corda são utilizados em conjunto com o desfiador, para puxar a corda para fora do desfiador e cortá-la para facilitar o transporte.
- Longa rota de movimentação do cortador para evitar bloqueios e obstruções da corda.
- Projetado com cilindros hidráulicos duplos para garantir força de corte suficiente.
O desfiador é utilizado para peneiramento e limpeza grosseiros e, em conjunto com o hidropulper, faz com que os contaminantes presentes em resíduos de papel, como fios, barbantes, plásticos, fios e similares, se acumulem continuamente durante o funcionamento do hidropulper, formando uma corda que é puxada para fora e descarregada. Assim, o material é limpo preliminarmente. A máquina apresenta as vantagens de maior eficiência de trabalho, menor consumo de energia, estrutura simples e fácil operação e manutenção, entre outras.

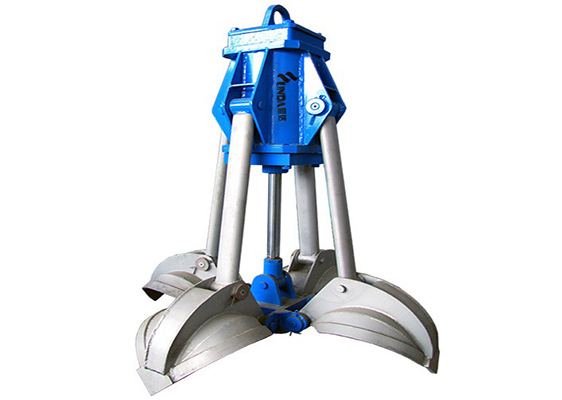

As garras são utilizadas em sistemas de desfiação contínua com equipamento de elevação para remover contaminantes pesados e leves do poço de sedimentação. A garra é composta principalmente por um cilindro de ar, quatro dentes e uma biela. A garra e o poço de sedimentação trabalham juntos para formar um sistema de limpeza. Quando a garra desce, os dentes são abertos para o maior tamanho. Quando a queda está acima do nível da polpa no poço de sedimentação, pode remover impurezas leves, enquanto abaixo do nível da polpa, pode remover impurezas pesadas. A carga nominal da garra atinge 300 kg.

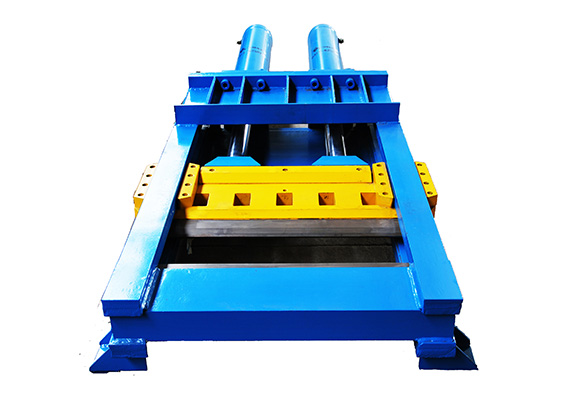

O cortador de corda é um equipamento de peneiramento e limpeza grosseira, que trabalha em conjunto com o hidropulper e o trapezoide. A corda formada por contaminantes enrolados, como fios, cordas e plásticos, etc., pelo trapezoide, será arrastada para fora pelo trapezoide e, em seguida, cortada pelo cortador de corda no comprimento desejado e, finalmente, transportada.
Estrutura e Princípio
Raspador:

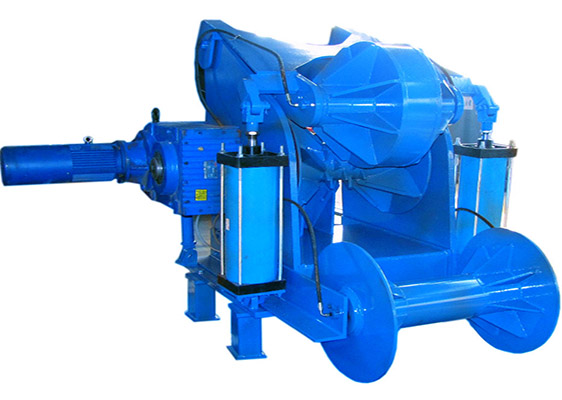

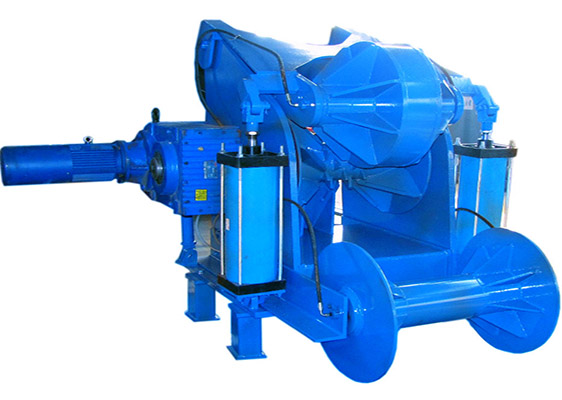

O trapezoide é composto por cremalheira, motor, redutor, roda de prensagem, trem de pouso, carretel e roda guia, etc. O motor aciona o carretel por meio do redutor. O carretel gira lentamente e puxa as impurezas do cabo. A velocidade e a direção de operação do cabo torcido são ajustáveis de acordo. O cabo torcido é compactado pela roda de compressão e a pressão também é ajustável pelo trem de pouso. A roda guia suporta o cabo duplo e reduz sua resistência ao movimento. A estrutura do trapezoide é simples e compacta.
Garra:

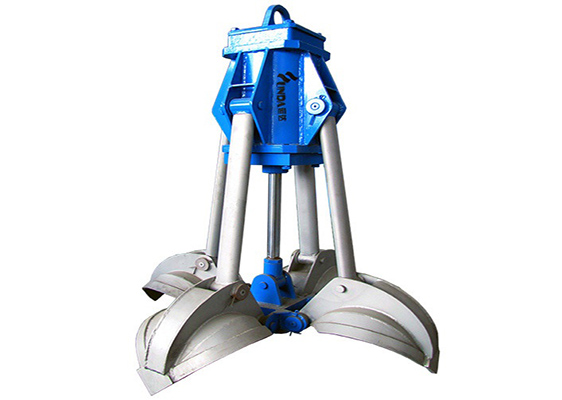

As garras são compostas por quatro dentes, cilindro pneumático, biela, base do anel de elevação, rolo de pino, carcaça do conjunto do cilindro, dobradiça, etc. Acessórios auxiliares: tríade pneumática, válvula de troca magnética de quatro vias e duas posições, suprimento de ar, etc. O ar limpo e o óleo atomizado na tríade entram no cilindro e, em seguida, a haste do pistão aciona os dentes por um mecanismo articulado. Feche os dentes para agarrar e abra para carregar.
Cortador:

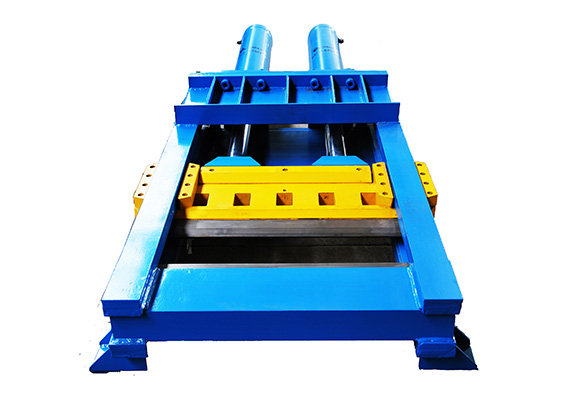

Componentes: o cortador de cabo é composto por estrutura, lâmina, cilindro hidráulico, estação de bombeamento hidráulico e peças de controle. A estrutura é usada principalmente para fixar o cilindro hidráulico, a lâmina e a mesa da lâmina, além de servir como trilho deslizante diretivo para a lâmina. A lâmina e a mesa da lâmina são as principais peças para cortar cabos. A matéria-prima da lâmina e da mesa é o aço-ferramenta de liga com alta dureza, tenacidade e resistência à abrasão. A função da estação de bombeamento hidráulico é fornecer energia (energia hidráulica) ao cortador de cabo. A peça de controle é usada para controlar a operação do cortador de cabo.
Dados Técnicos do Cortador de Corda
| Modelo | JSJ600 |
| Velocidade de Laçamento (m/h) | 0-60 |
| Potência do Motor (KW) | 4 |
| Dimensões (C*L*A) (mm) | 1900*1700*1700 |
Dados Técnicos do Cortador de Corda
| Modelo | QS35 |
| Pressão de Trabalho (MPa) | 25 |
| Pressão Hidráulica (T) | 2*50 |
| Rota do Cortador (mm) | 850 |
| Potência do Motor da Estação de Bombeamento (kW) | 11 |
| Volume do Tanque de Óleo (l) | 180 |
| Peso do Equipamento (kg) | 1650 |
Dados Técnicos da Garra
| Modelo | ZD1 (4 TINES) | ZD2 (2 TINES) | ZD3 (4 TINES) | |
| Capacidade Nominal de Elevação de Carga (kg) | 1000 | 1500 | 2000 | |
| Capacidade de Carga (kg) | 300 | 800 | 1300 | |
| Capacidade da Caçamba (m³) | 0.05 | 0.4 | 0.2 | |
| Dimensões (mm) | Fechado | Φ700*1410H | 940*1050*1910 | Φ1120*1950H |
| Aberto | Φ1050*1350H | 1580*1050*1940 | Φ1560*2114H | |
| Pressão de Ar Nominal (MPa) | 0.6 | 0.6 | 0.6 | |
| Tensão do Cilindro de Ar (Kg) | 1800 | 1800 | 2200 | |
| Temperatura de Trabalho (℃) | -15-50 | -15-50 | -15-50 | |
