Vantagens
- Os contaminantes grosseiros após o manuseio por esta máquina apresentam menos fibras e quase nenhuma água. Isso ajuda a reduzir os custos de manuseio no procedimento a seguir.
- Baixa força de atrito devido ao design especial do rotor, com quase nenhuma desintegração de contaminantes, proporcionando uma separação altamente eficiente de contaminantes e polpa.
- A tampa superior pode ser aberta para uma manutenção mais simples e fácil.
- Equipada com tubo de lavagem para reduzir o entupimento do cesto e a perda de fibras.
Estrutura e Princípio

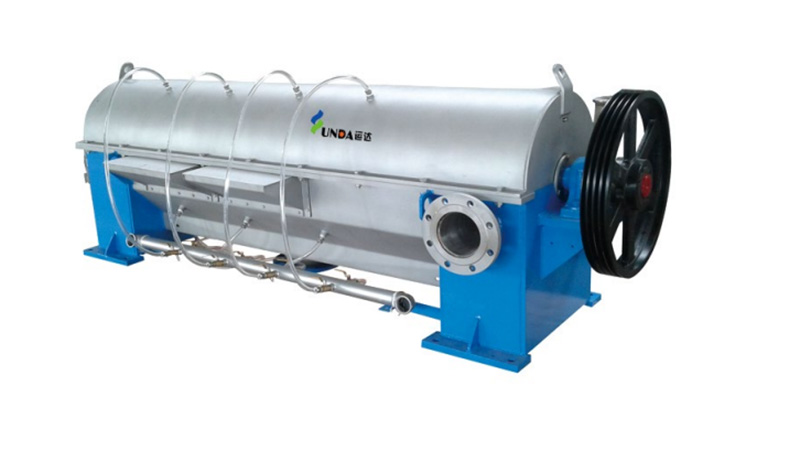

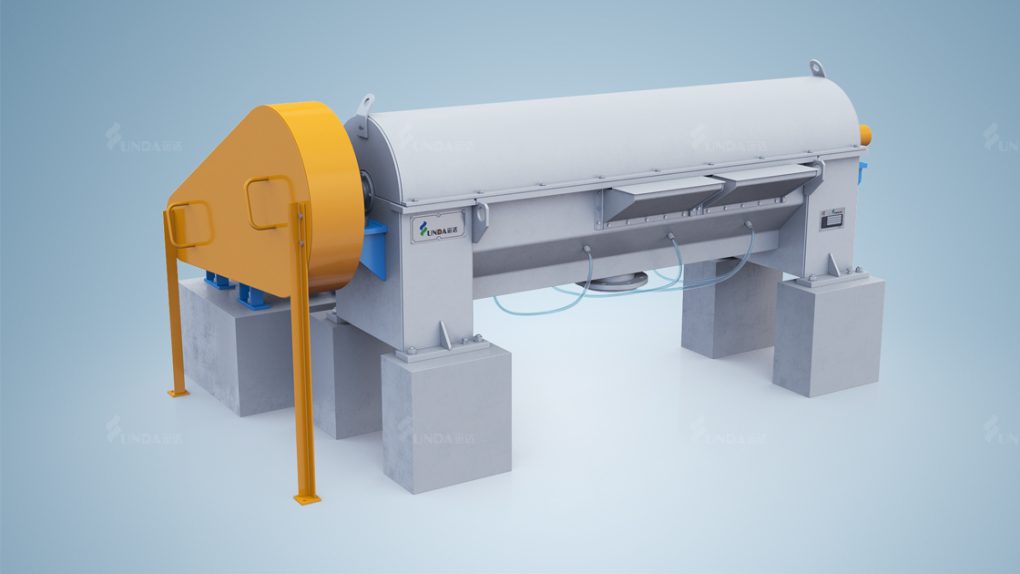

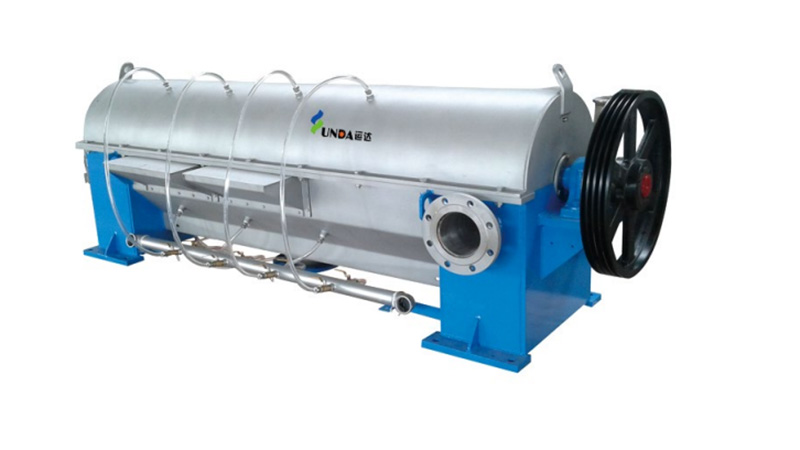

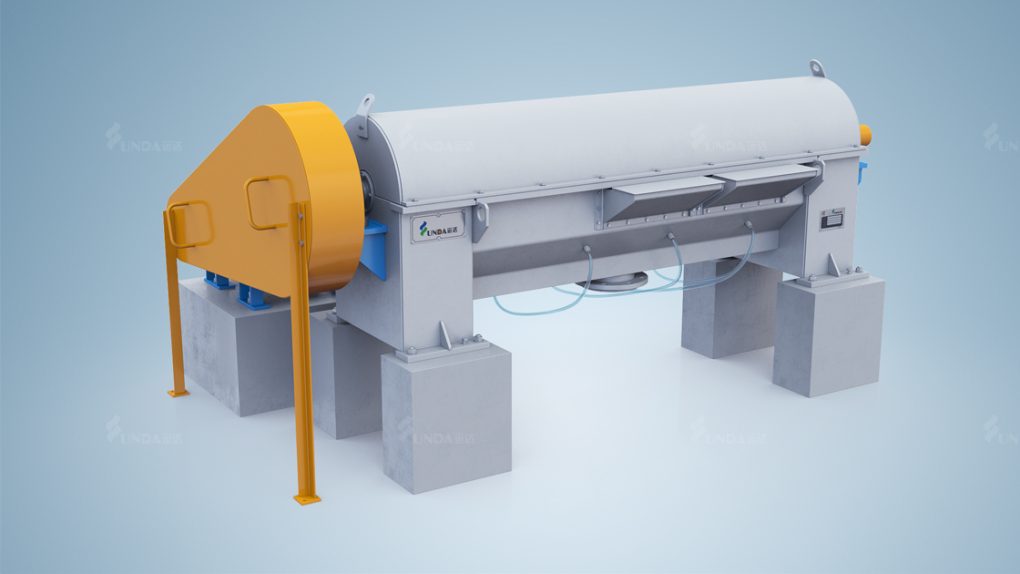

A máquina é composta por um corpo de conjunto soldado, que suporta a placa de peneira, o rotor, o tanque coletor, o dreno de resíduos e o suporte. A máquina é instalada horizontalmente.
A máquina é acionada por correia. A polia da correia e a correia podem ser instaladas em qualquer extremidade do equipamento, e o motor é instalado próximo ao equipamento.
O rotor é uma estrutura cilíndrica longa que mantém as palhetas próximas ao corpo principal do equipamento. O ângulo das palhetas é predefinido para o ideal. O design do eixo permite que a correia de transmissão seja instalada em qualquer extremidade do equipamento. O rotor é apoiado por assentos de rolamento em ambos os lados da carcaça.
A tampa da carcaça, de fácil desmontagem, permite o reparo dos componentes internos. O rotor ou a placa de peneira podem ser verificados e reparados sem a necessidade de remover o tubo de entrada e a polia da correia. A tampa possui um defletor para evitar o retorno axial da polpa, e o rotor empurra a polpa para a frente.
A ranhura de saída de aceitação e a ranhura de descarga de rejeição fazem parte da estrutura geral. A ranhura de aceitação, projetada para aumentar a resistência do equipamento, é usada para coletar o filtrado, enquanto a ranhura de descarga de rejeição está localizada na perna de aterrissagem oposta à extremidade da entrada.
A placa de peneira com furos é semicilíndrica e os furos na placa de peneira podem ser diferentes de acordo com as condições de trabalho. A placa de peneira é fixada à carcaça com parafusos.
Parâmetro técnico
| Modelo | ZSR3 |
| Diâmetro nominal (mm) | Φ400 |
| Capacidade (t/d) | 25-45 |
| Consistência de entrada (%) | 1-1.5 |
| Consistência do rejeito (%) | 15-30 |
| Potência (kW) | 37 |

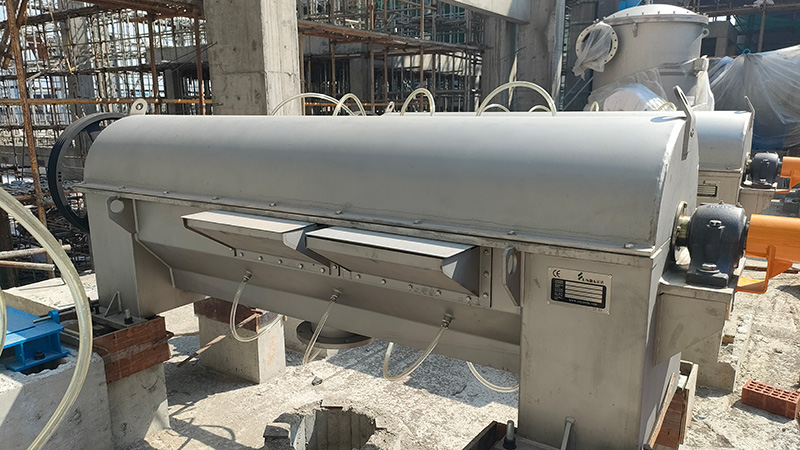

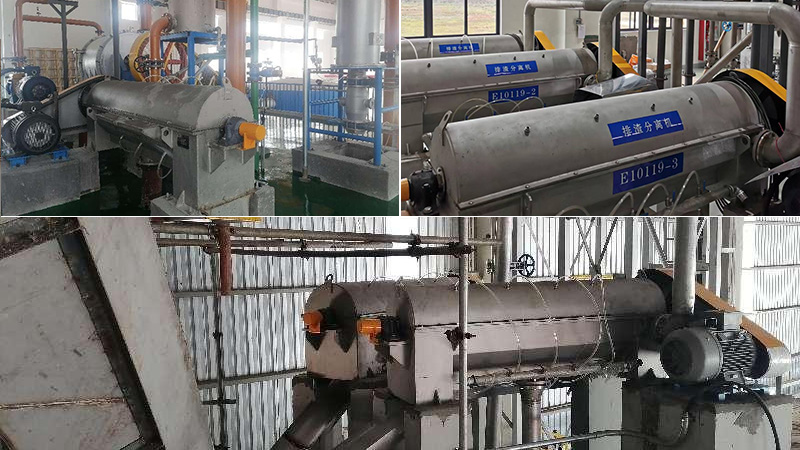

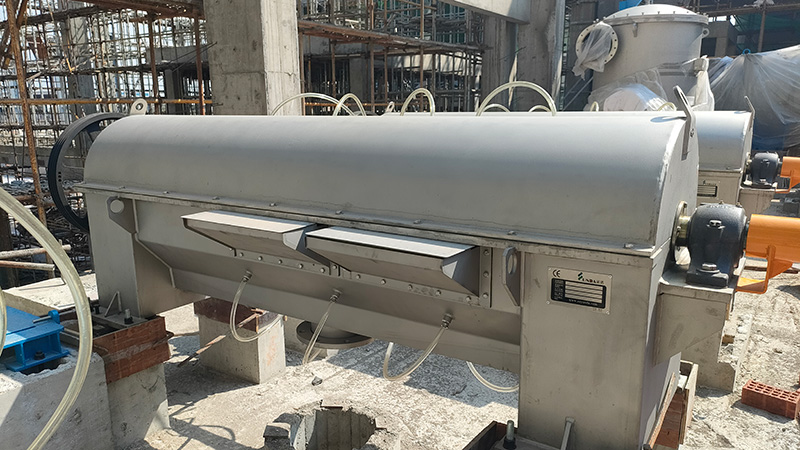

Local de trabalho
