Vantagens
- O arranjo científico dos furos da peneira no cilindro da peneira e nas placas guias internas do material proporciona condições favoráveis para a remoção de rejeitos de pequeno porte misturados ao papel usado.
- O processo de peneiramento a seco reduz significativamente o desgaste da roda de corte, disco, bomba, tubo, limpador, peneira de pressão e outros equipamentos de polpação e peneiramento a jusante.
- Melhora significativamente a eficiência do sistema de polpação, especialmente do sistema de repolpação. O papel usado quebrado aumenta a eficiência da polpação em 15 a 25% e economiza energia em 10 a 20%.
Estrutura e Princípio

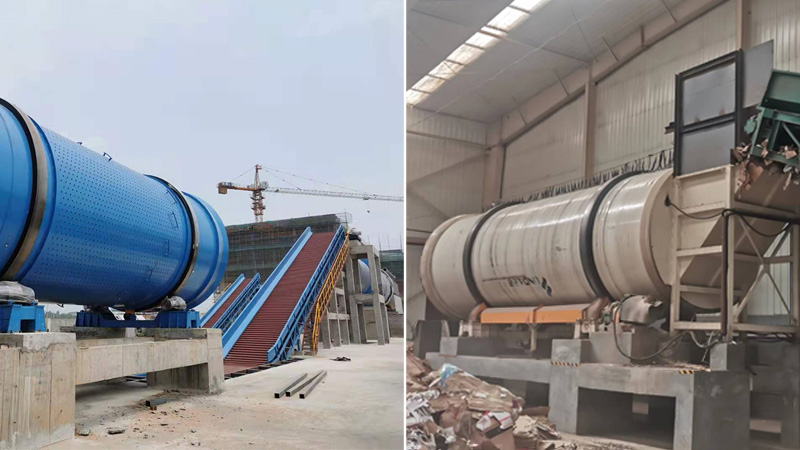

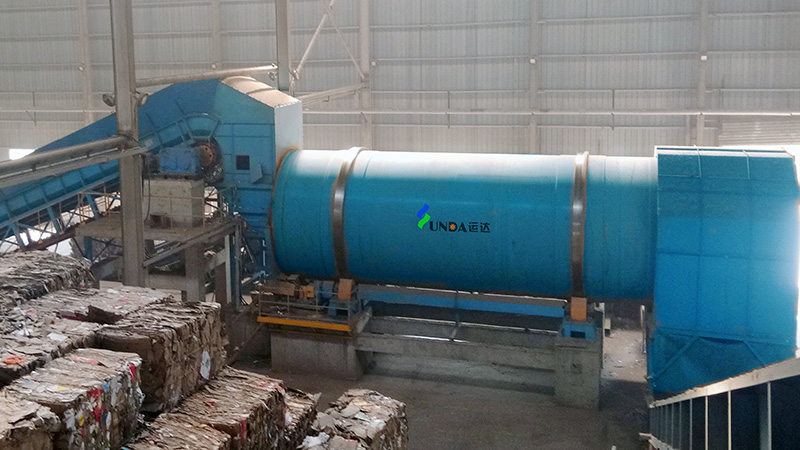

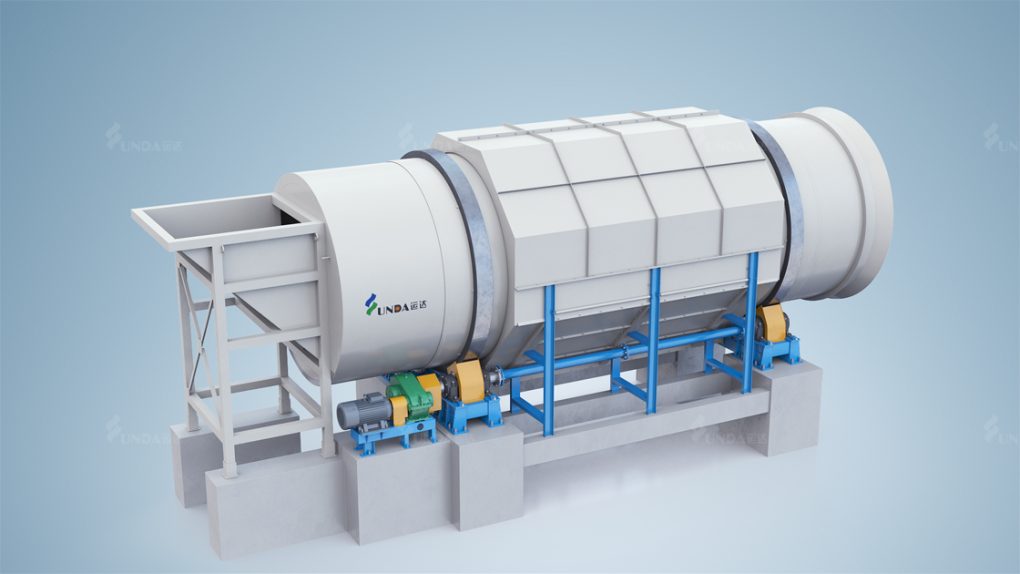

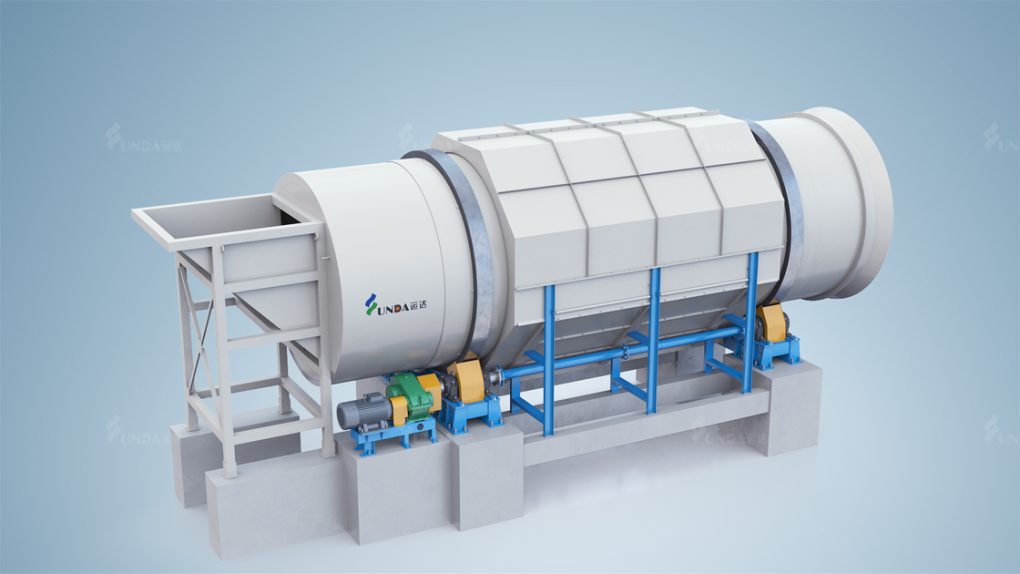

O desintegrador de fardos desta série é construído incluindo cilindro, dispositivo de alimentação, rolo de suporte do cilindro, estrutura de suporte, tanque de rejeitos, roda de posicionamento axial do cilindro, blindagem externa e sistema de transmissão de força, etc. A placa de elevação, a cinta espiral e as perfurações de rejeição estão dispostas dentro do cilindro.
A placa de elevação e a cinta espiral são fixadas na parede interna do cilindro e as perfurações de rejeição são furos passantes abertos no corpo do cilindro. Duas pistas são fixadas ao redor da parte externa do cilindro e se encaixam nos rolos de suporte do cilindro. O tanque de rejeitos é composto por duas placas inclinadas instaladas na parte inferior do cilindro. As rodas de posicionamento axial do cilindro são instaladas na parte inferior central, dentro das duas pistas. O dispositivo de alimentação é instalado na conexão de alimentação do cilindro.
Características
- Melhoria da eficiência
- Melhoria da qualidade do produto
- Melhoria do ambiente de trabalho
- Redução dos custos de mão de obra, energia e manutenção
Melhoria da eficiência

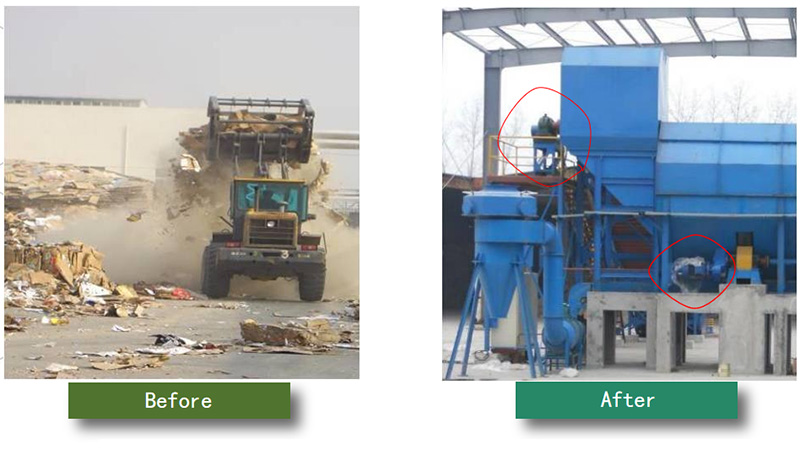

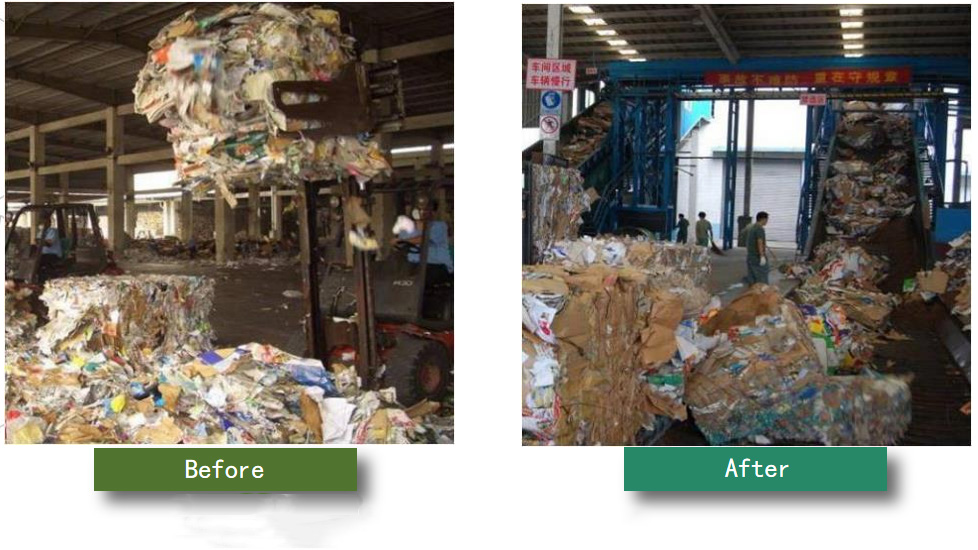

- Redução do uso da empilhadeira.
- Melhoria da eficiência do equipamento de acompanhamento.
Redução do custo de energia
- O transporte de materiais por lote por empilhadeira resulta em alto consumo de óleo.
- Desintegrador de fardos operando com motores de pequeno porte.
Melhoria da qualidade do produto
- A remoção de impurezas pesadas desde o estágio inicial prolonga a vida útil de todos os equipamentos e peças de desgaste a jusante.
Equipamentos Auxiliares e Processo Tecnológico:

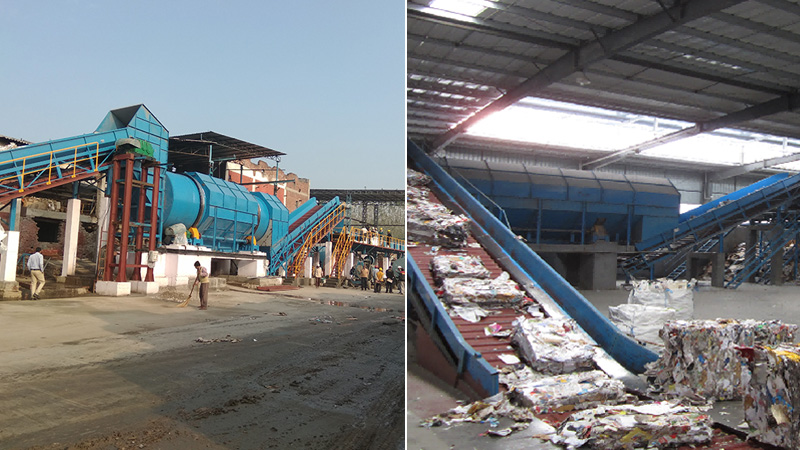

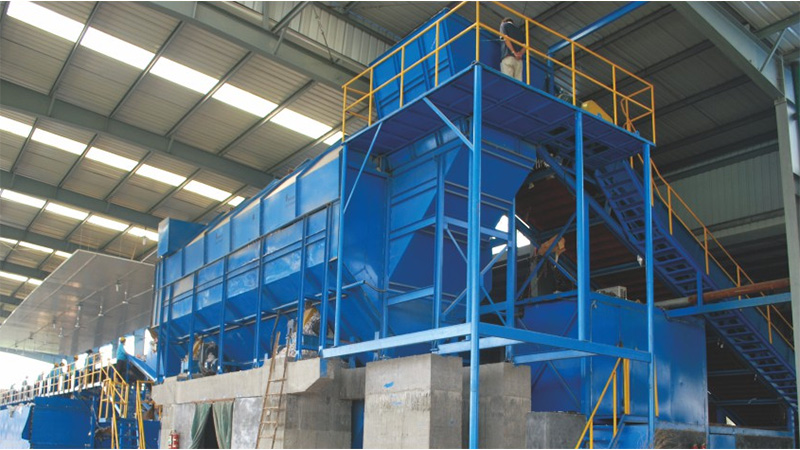

Esta máquina, o transportador de corrente de alimentação e o transportador de corrente de triagem (ou correia transportadora de triagem) trabalham juntos como um conjunto completo de quebra de fardos de papel e sistema de peneiramento a seco.
Technological process: resíduos de papel - transportador de corrente - desintegrador de fardos - transportador de corrente de triagem (ou correia transportadora) - desintegrador.
Princípio de funcionamento
Resíduos de papel compactados são transferidos para o dispositivo de alimentação por um transportador de corrente e, em seguida, entram no cilindro rotativo para quebra e peneiramento primário. Placas de elevação elevam os materiais a uma determinada altura e, em seguida, se soltam. Os materiais caem livremente e atingem a correia espiral, outras placas de elevação e a parede interna do cilindro, sendo então lançados, prensados, esmagados, triturados, perfurados e rasgados.
Simultaneamente, os materiais avançam sob o funcionamento da correia espiral. Esse processo se repete continuamente. Em seguida, os fardos compactados são quebrados. As impurezas de partículas duras são separadas através dos furos e, em seguida, caem no tanque de rejeitos. Os resíduos de papel soltos são colocados na correia transportadora de triagem através da saída do desintegrador de fardos, depois separados manualmente e transportados para o sistema de desintegração.
Parâmetros Técnicos
| Modelo | SBJ12 | SBJ13 | SBJ14 | SBJ15 |
| Diâmetro do Tambor (mm) | Ф3000 | Ф3250 | Ф3500 | Ф3750 |
| Tamanho do Furo (mm) | Ф25-Ф40 | |||
| Capacidade de Manuseio (T/D) | 200-500 | 500-800 | 800-1200 | 1200-1500 |
| Potência do Motor (kw) | 37 | 30×2 | 37×2 | 37×2 |
| Dimensões do Material (mm) | ＜1200×1200×600 | ＜1200×1200×600 | ||
| Umidade (%) | ＜15 | |||
Yunda é: Inventor, Unidade de Desenho de Padrão Industrial, com 80% de Participação de Mercado na China
