Estrutura
O despolpador é composto por um tanque tipo D, rotor, peneira, cremalheira, motor e tampa protetora.

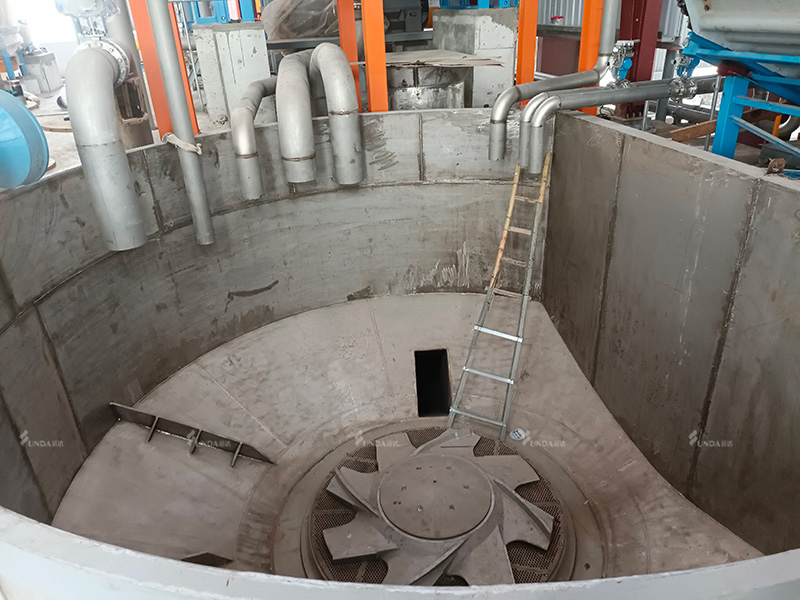

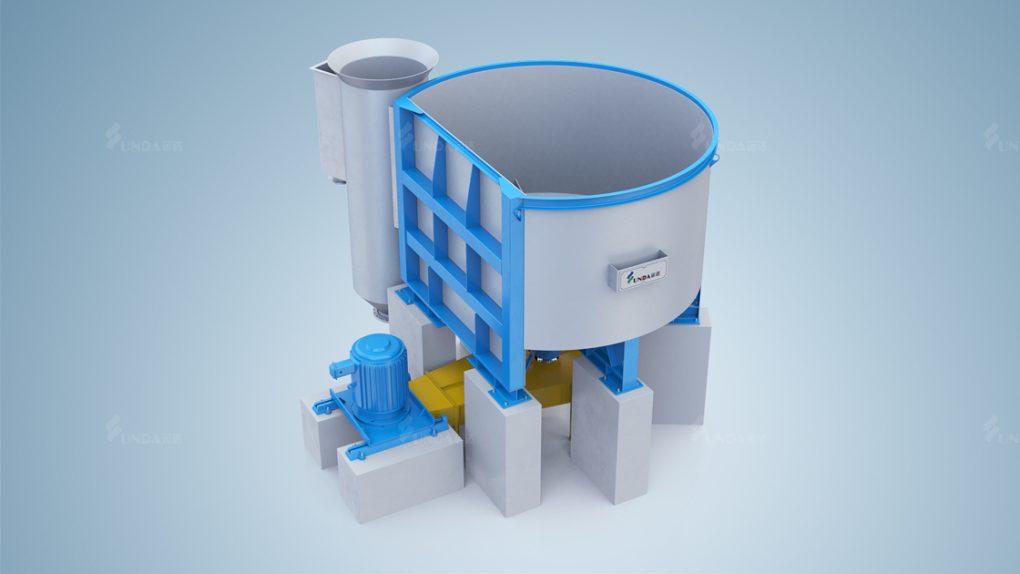

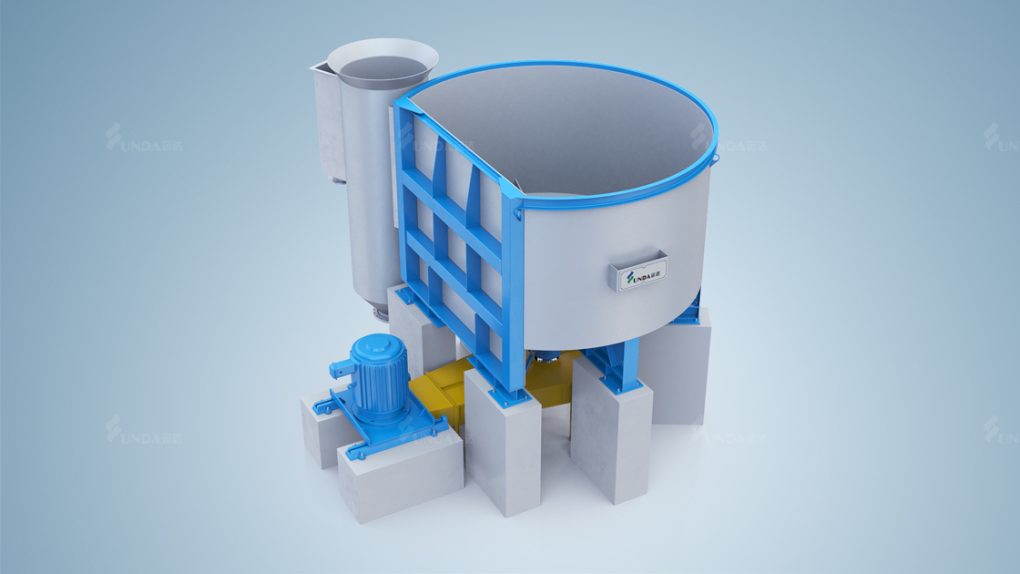

Estrutura do Despolpador Tipo D
O sistema de despolpamento contínuo é composto por um despolpador tipo D, um reservatório de resíduos, um despolpador, uma peneira de tambor, um desfibrador, um cortador de cordas, um reservatório de resíduos e uma garra, etc. Todo o processo de despolpamento é controlado pelo sistema de controle automático DCS.
O sistema de despolpamento contínuo é composto por um despolpador tipo D
Sistema de Preparação de Massa i-OCC (Polpação Contínua de Baixa Consistência)
Princípio de funcionamento
O papel usado é transportado para o despolpador tipo D, que é o principal equipamento do sistema de despolpamento contínuo de baixa consistência, através de um transportador de corrente. O design especial do corpo do tanque encurta as rotas de recirculação da massa e melhora o contato entre o rotor e a massa, reduzindo o tempo de despolpamento e o consumo de energia.

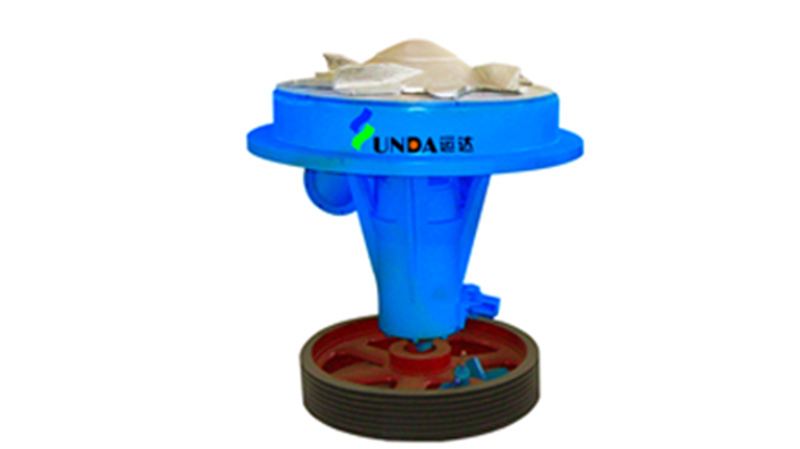

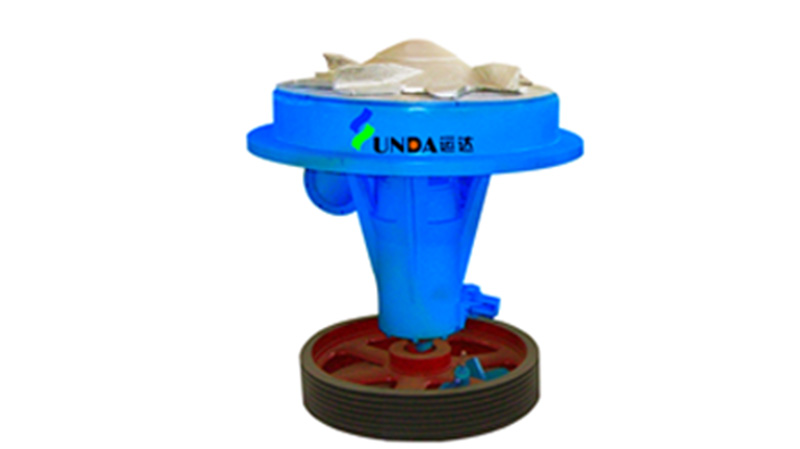

A estrutura elevada do rotor VOKES evita o aprisionamento do cabo, reduz o atrito entre o rotor e as impurezas, aumenta a vida útil do rotor e da placa de peneira e reduz o corte de impurezas.
As impurezas retorcidas, como arame de ferro, plástico, roupas, cabos, etc., que entram no desintegrador hidráulico tipo D, juntamente com o papel usado, formam continuamente um cabo torcido, que é então puxado continuamente ou em intervalos regulares por um desfibrador controlado automaticamente, seguido por um cortador de cabo acionado por cilindros hidráulicos duplos. Após serem cortadas em comprimentos adequados, as cordas são trituradas e separadas para realizar a classificação e reutilização dos rejeitos.
Durante o processo de polpação, o material, que equivale a cerca de 20% do volume total da polpa, é arrastado, juntamente com uma grande quantidade de impurezas leves e alguns contaminantes pesados, para o poço de resíduos através da saída de descarga no corpo do tanque do desintegrador hidráulico tipo D. Os contaminantes pesados depositados no fundo do poço de resíduos são regularmente recolhidos pela garra para o Poço de Lavagem para recuperar as fibras. Em seguida, o rejeito pesado limpo é novamente recolhido do sistema pela garra.
As impurezas leves, juntamente com a polpa, entram no desintegrador para posterior desfibração. O material aceito passa pela placa de peneiramento e se junta ao material aceito do desintegrador tipo D. As impurezas restantes no desintegrador entram na peneira do tambor após serem lavadas com água branca, e o material recuperado da peneira do tambor retorna ao desintegrador. As impurezas separadas são enviadas para o sistema de tratamento de rejeitos.
Vantagens
- O novo rotor de economia de energia melhora a eficiência da recirculação hidráulica e da polpação, reduzindo o consumo de energia.
- A estrutura do tanque tipo D altera o fluxo de massa, fixa os contatos entre o rotor e a massa, reduz o tempo de polpação e aumenta a capacidade.
- As impurezas no sistema de polpação contínua são removidas em tempo hábil, reduzindo a chance de que as impurezas sejam fragmentadas.
- Não é necessário parar a máquina com frequência para limpar as impurezas, o que melhora a eficiência de todo o sistema de polpação e reduz o consumo de energia.
- Controle do sistema DCS no processo de polpação contínua para garantir operação precisa e contínua, forte capacidade de polpação, excelente qualidade da massa e alta capacidade.
Parâmetros Técnicos
| Modelo | ZDSD23 | ZDSD24 | ZDSD25 | ZDSD26 | ZDSD27 | ZDSD28 | ZDSD29 | ZDSD30 | ZDSD31 | ZDSD32 | ZDSD33 | ZDSD34 | ZDSD35 | ZDSD34 |
| Volume Nominal: (m3) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 90 | 120 | 135 |
| Consistência: (%) | 44990 | |||||||||||||
| Capacidade: (T/D) | 20-60 | 60-100 | 90-120 | 140-180 | 180-230 | 230-280 | 260-330 | 300-380 | 370-450 | 450-550 | 550-650 | 650-800 | 800-1100 | 1100-1500 |
| Potência do Motor: (kW) | 75 | 110 | 160 | 185 | 220 | 280 | 315 | 355 | 450 | 560 | 710 | 800 | 1000 | 1120 |
Projeto
- Capacidade Anual: 280.000 Toneladas
- Tipo de Papel: Testliner, Canelado
- Matéria-Prima: LOCC
- Endereço: Cidade de Xingtai, Hebei, China
- Escopo de Fornecimento: Transportador de Corrente, Sistema de Polpação Contínua Tipo D, Limpador HD, Peneira de Pressão MC, etc.
Baoshi Paper Factory
