VANTAGENS
- Utilizado principalmente para lavagem e espessamento de polpa de baixa consistência;
- Cesto de peneira de disco combinado, aumenta significativamente o tamanho da filtragem, reduz a área útil e aumenta a capacidade;
- Tela de peneira de aço inoxidável, maior vida útil;
- Estrutura de lavagem racional, não obstrui facilmente e possui forte capacidade de desidratação
ESTRUTURA E PRINCIPIOS

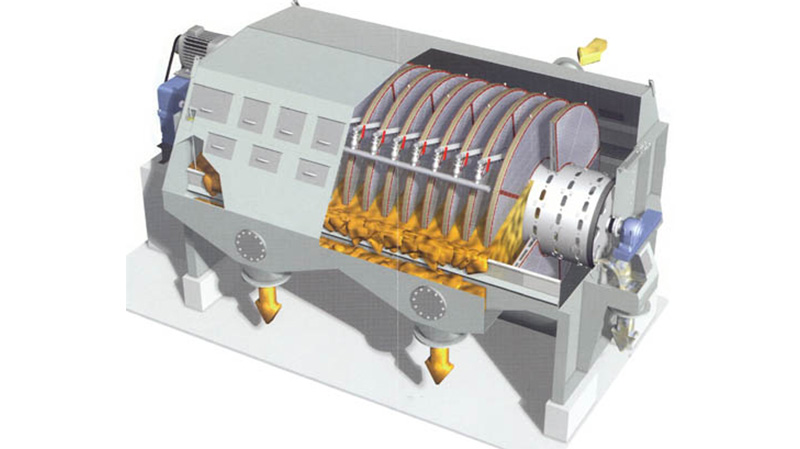

A máquina é composta principalmente por corpo do tanque, tampa superior, eixo principal, placa de setor, limpador de folha e dispositivo de acionamento, etc. A estrutura detalhada é mostrada no desenho geral do equipamento.
- Corpo do tanque: o corpo do tanque é composto por três partes: tanque de entrada, tanque intermediário e tanque de saída. A polpa entra no espessador a partir do tanque de entrada, concentra-se continuamente no corpo do tanque e flui para o tanque de saída, sendo então descarregada do tanque de saída por transbordamento. O corpo do tanque adota uma estrutura de fluxo direto, soldada por chapa de aço e aço estrutural.
- Tampa superior: soldada por chapa de aço com uma janela instalada na placa de cobertura. Abra a placa de cobertura móvel para observar o funcionamento de cada parte. Para verificar, reparar ou substituir a tela de peneiramento, a tampa pode ser removida levantando as alças na tampa.

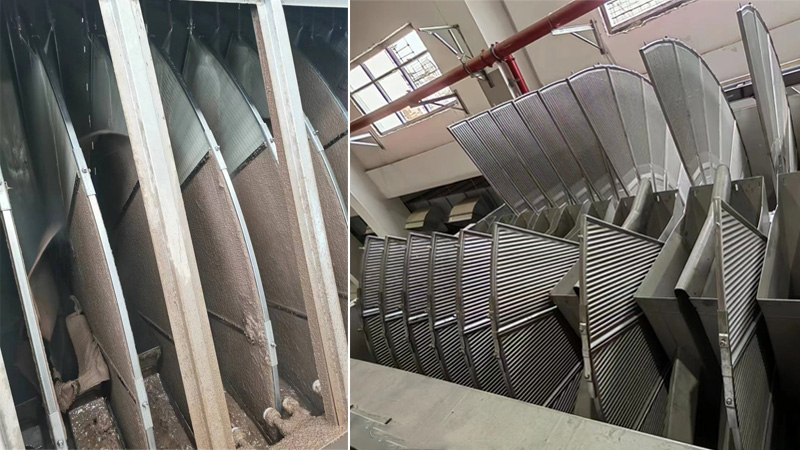

- Placa do filtro: a placa do filtro é composta por 8 placas de setor de aço inoxidável cobrindo a tela de peneiramento de aço inoxidável. A tela de peneiramento possui malha de 40-60. As placas do filtro de setor são instaladas e conectadas à parte externa do eixo principal por meio de parafusos, firmemente construídas e convenientemente instaladas.
- Limpador de tela de peneira: através do bico autolimpante ultrafino no tubo de pulverização, a água de alta pressão de 0,6 a 0,7 MPa é pulverizada para remover a polpa restante na superfície da tela de peneira e na tela de lavagem, restaurando a função de filtragem da tela. As duas extremidades do bico possuem roscas de tubo G3” e a posição de lavagem pode ser alterada girando e ajustando o ângulo do bico.
- O dispositivo de acionamento é composto principalmente por um redutor de eixo sólido suspenso, motor de frequência variável com roda, braço de torque, etc. Ao ajustar a velocidade do motor, a velocidade da placa de filtro do espessador pode ser ajustada para atender aos requisitos tecnológicos do processo de concentração.
PARAMETROS TECNICOS
| Modelo | ZNH25 | ZNH35 | ZNH45 | ZNH55 |
| Diametro Filtro Disco: (mm) | 2500 | 3500 | 4500 | 5500 |
| Disco: (㎡) | 8.5 | 16.7 | 26 | 38 |
| Quantidade de setores -placa: (peças ) | 12 | 14 | 16 | 18 |

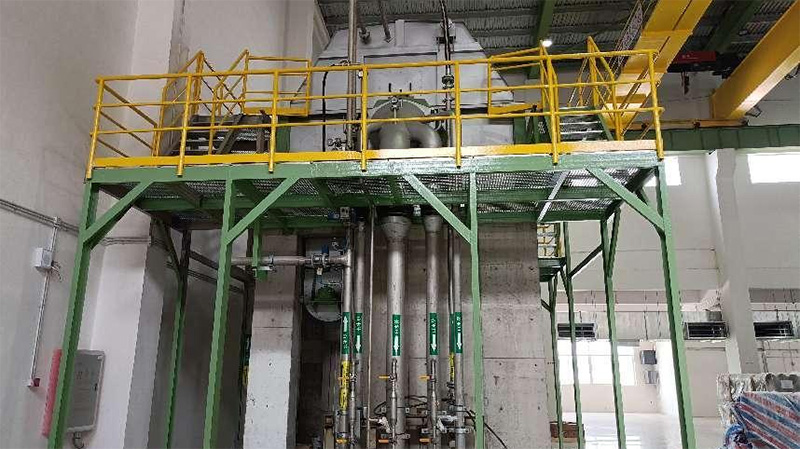

Local de TRABALHO
