Vantagens
- Disco rotativo especialmente projetado, autoalinha-se automaticamente sob a função de estoque.
- De acordo com a necessidade de refino, a folga é ajustável por meio de dispositivo eletromecânico.
- Ferramenta especial para troca fácil e rápida do disco refinador.
- Estrutura soldada de alta resistência para garantir uma operação estável e confiável.
Estrutura e Princípio
Este refinador é composto por corpo principal, acoplamento e engrenagem de alimentação, etc.
- Corpo principal
O refinador possui duas seções abrasivas. De acordo com o ângulo de inclinação do padrão de abrasão, quatro placas abrasivas são fixadas, duas à esquerda e duas à direita. Duas placas à esquerda são fixadas na parede interna da carcaça da máquina e dentro do disco rotativo, e duas placas à direita são fixadas na parte externa do disco rotativo e do pedestal móvel, formando duas seções abrasivas (consulte o desenho para instruções de instalação). A massa é transportada para a seção abrasiva através do tubo de entrada. Após a trituração e o refino, o material é bombeado para fora da seção abrasiva e flui para o corpo, sendo finalmente descarregado pelo tubo de saída.
Existem dois mancais no eixo principal, fixados por um pedestal de mancal e conectados ao motor por meio de acoplamentos com pinos de nylon. A mesa giratória está localizada no outro lado do eixo principal. Há discos abrasivos em cada extremidade da mesa giratória, que giram entre dois discos abrasivos e se movem axialmente sob pressão.
O pedestal móvel é ajustado por uma engrenagem de avanço com movimento axial para ajustar o espaço entre as duas seções abrasivas. Uma chaveta de pena é instalada entre o pedestal móvel e a carcaça da máquina e pressionada por um parafuso trapezoidal.
A tampa é uma estrutura soldada conectada à carcaça por um rolo de pino. Retire todo o pedestal móvel para dentro da tampa e afrouxe os parafusos de fixação antes de abrir a tampa. Mantenha a superfície limpa e retire o pedestal móvel para dentro da tampa antes de fechá-la. Em seguida, fixe os parafusos uniformemente.
- Acoplamento
O acoplamento é conectado por um pino de nylon, facilitando a desmontagem e a manutenção. Atende aos requisitos de deslocamento de alimentação e alívio, transmitindo torque.
- Engrenagem de alimentação
A engrenagem de alimentação cobre o sistema de redução por engrenagem helicoidal. Sob a força da engrenagem helicoidal, o parafuso com rosca trapezoidal gira e aciona o pedestal móvel para frente ou para trás. O pedestal móvel se move 0,23 mm para cada volta do motor. Ao girar no sentido horário, ele se move para frente e para trás no sentido anti-horário.
A máquina de polpação de disco duplo é amplamente utilizada em papel tissue, papel para embalagens, polpa química e outros setores.
- Placas de refinador
PARAMETROS TECNICOS
| Modelo | PM20 | PM26 | PM34 | PM42 |
| Diametro Discos pol | 20-24 | 26-30 | 34-38 | 42-48 |
| Fluxo min(L/Min) | 400 | 800 | 1500 | 2500 |
| Fluxo Max(L/min) | 2500 | 5000 | 10000 | 15000 |
| Max Potencia Motor(KW) | 315 | 500 | 900 | 1800 |
CASO

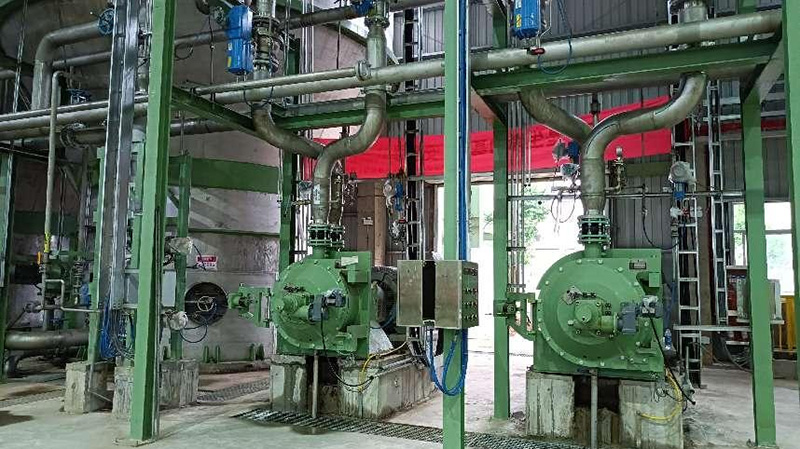

Tissue paper: Jiangxi Sateri
