VANTAGENS
- Estrutura compacta
- Menor peso e menor área de piso
- Maior eficiência e economia de energia
- Maior adaptabilidade tecnológica, fácil operação e manutenção
PRINCIPIO ESTRUTURA

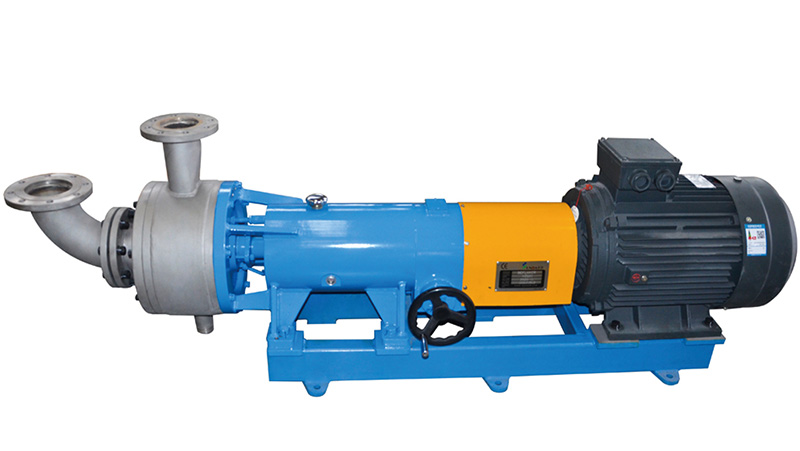

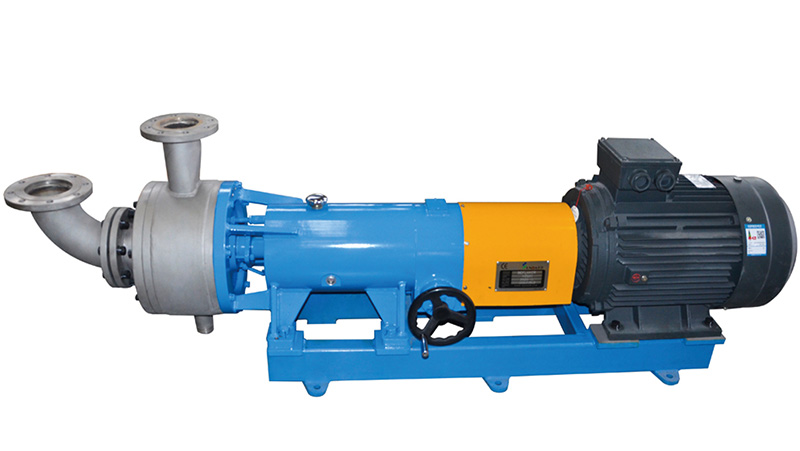

A máquina é composta por acoplamento, eixo e assento de rolamento, mecanismo de alimentação do eixo, motor principal e sistema de controle elétrico.
1. Acoplamento
A máquina utiliza um acoplamento de pino de nylon, composto por eixo de pino de nylon, acoplamento do fuso e acoplamento do motor, entre outros, atendendo aos requisitos de deslocamento axial e transmissão de torque do fuso. É fácil de instalar e usar, com baixo custo de manutenção.
2. Eixo e assento do mancal
O eixo e os três mancais são montados na luva do mancal. A luva do mancal possui um orifício de enchimento de óleo para injeção de óleo lubrificante, e um indicador de nível de óleo é instalado na parte inferior do lado de operação para verificar o nível do óleo e mantê-lo na posição correta
3. Mecanismo de avanço do fuso
O mecanismo de avanço do fuso é montado na parte traseira do assento do mancal (próximo à lateral do acoplamento do fuso). Ajuste a taxa de avanço axial do fuso através do volante e girando a manivela M1290. Após o fuso ser ajustado na posição adequada, gire a chave de pino e o pino de encaixe para travar firmemente nos dentes da capa do mancal dentado. Antes de ajustar o avanço, a posição limite de avanço do parafuso limitador M1690 e da porca M16 na extremidade da câmara do mancal deve ser ajustada primeiro para evitar a colisão das engrenagens durante a operação. O deslocamento axial do fuso é de 0,125 mm para cada volta do volante.
4. Motor principal
Nesta parte, a coroa externa fixa, a coroa interna fixa e a coroa móvel compõem a seção de desfolha. A polpa é alimentada na direção do eixo do fuso e descarregada pela saída de polpa acima da direção radial. Através do mecanismo de alimentação do fuso, o fuso é movido axialmente (o movimento máximo é inferior a 7 mm) para ajustar a folga entre a coroa fixa e a coroa móvel. Ao ligar a máquina, a folga deve ser superior a 1 mm e não inferior a 0,50 mm durante a operação normal. Um orifício de drenagem é instalado na parte inferior da carcaça para remover a polpa residual e a sujeira durante o desligamento.
DADOS TECNICOS
| Projeto | Parametro |
| Diametro Entrada: mm | 125 |
| Outlet diameter: mm | 125 |
| Capacidade Ton dia | 15-60 |
| Consistencia Entrada: % | 2—5 |
| Pressão Entrada: Mpa | 0.1-0.2 |
| Rotaçcão eixo Motor Principal: r/min | 1480 |
| Potencia: KW | 37 |
