ESTRUTURA

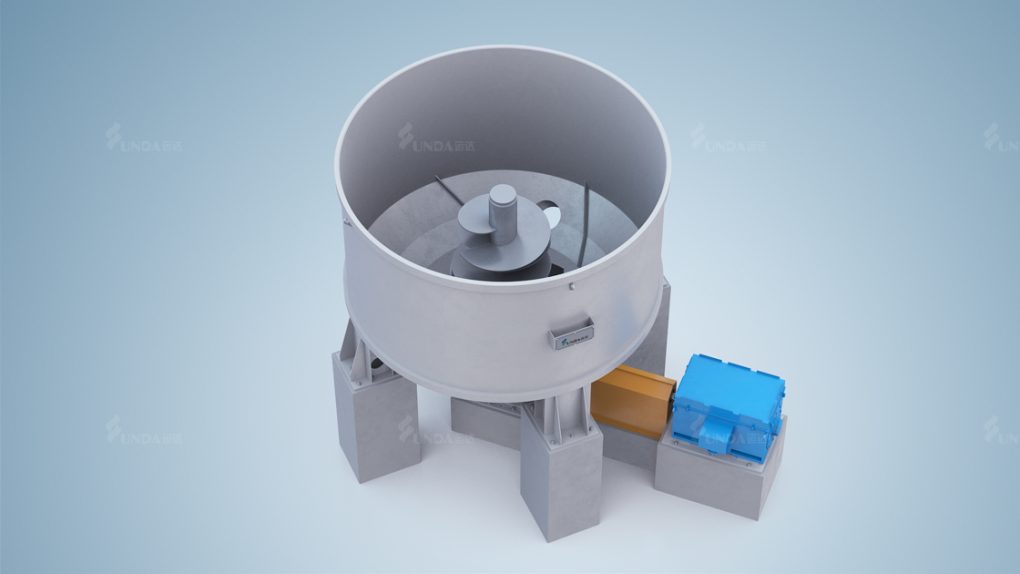

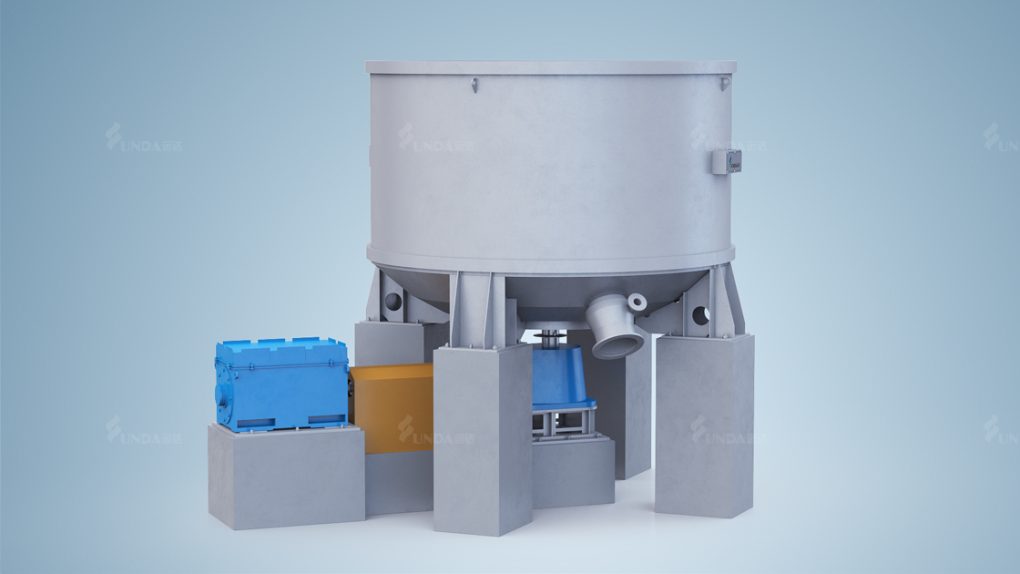

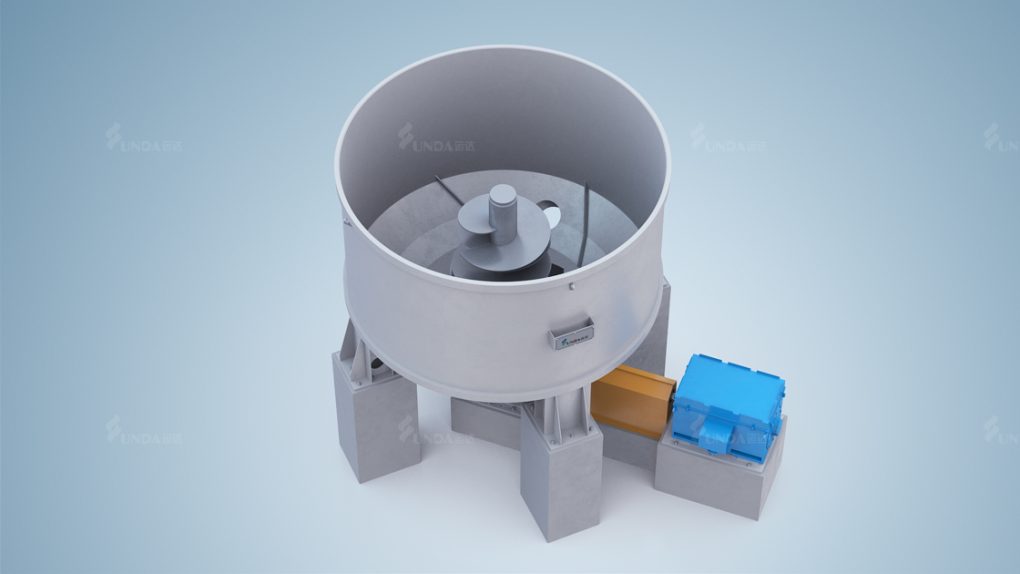

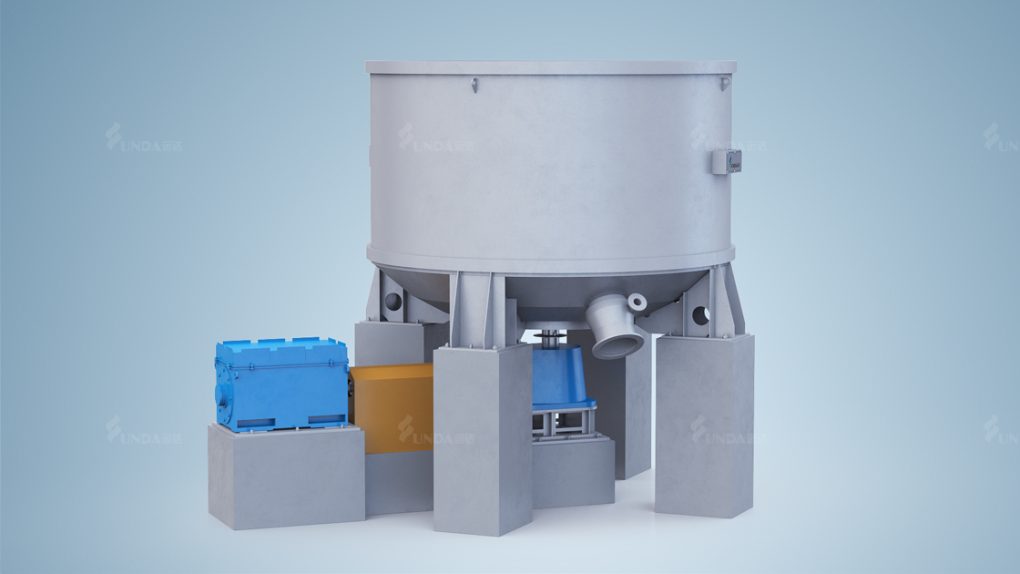

O Despolpador de Alta Consistência é uma estrutura vertical composta principalmente por corpo da cuba, rotor, peça de transmissão, placa de peneira e cremalheira.
O dispositivo do rotor é composto por um rotor e um dispositivo de suporte de mancal com hélices ao redor do rotor.
O dispositivo de suporte de mancal adota uma estrutura resistente ao desgaste, com todas as vedações sem contato, exceto a caixa de gaxetas, para reduzir o consumo desnecessário de energia.
O corpo da cuba é soldado por chapas de aço e a parte superior é equipada com flanges de aço angulares para expandir o volume durante a descarga com baixa consistência durante a operação de alta consistência.
A parte inferior é equipada com um flange na parte inferior da cuba conectado à placa de peneira. Há três placas defletoras na parte inferior da cuba para formar a recirculação durante o refluxo da massa, e a placa de orifício é usada como canal de água de diluição durante a desflocagem em alta consistência. O fundo da cuba é equipado com a saída da massa e a massa é descarregada após a conclusão da polpação.
A parte inferior do tanque é equipada com uma peça de transmissão, composta por um eixo principal, mancais, base de apoio e polias.
Uma placa de peneira de grande abertura pode ser instalada abaixo do rotor, de acordo com os requisitos tecnológicos. Ela também pode ser usada como um despolpador de baixa consistência, substituindo o rotor e a placa de peneira.
O suporte é composto por quatro colunas tubulares e barras de reforço para suportar o corpo do tanque. A parte superior da barra de reforço é soldada ao corpo do tanque e a parte inferior é soldada à placa de base para tornar o suporte mais firme.
Vantagens
- O rotor espiral em formato de torre possui forte capacidade de desfibração, sem quebrar as impurezas.
- Adequado para pastas de alta consistência de 12% a 18%, economizando energia e produtos químicos.
- Construção compacta, fácil operação e manutenção.
Princípio
Sob a alta consistência de 12% a 18% e temperaturas de 60 a 90 ℃, o papel usado será desfibrado rapidamente pela ação de produtos químicos simultaneamente.
O material se move de cima para baixo ao longo da superfície do rotor espiral e, finalmente, atinge a parede celular a partir da parte inferior do rotor. Em seguida, o material se move para cima ao longo da parede celular, que é levada para a parte inferior pelo rotor, formando forte impacto hidráulico e ação de cisalhamento. O material gera atrito e fricção para formar uma única fibra. Sob a ação do atrito da fibra e do agente de destintagem, a tinta é removida da superfície da fibra.
Para obter um efeito de polpação e destintagem de alta consistência, fibras como as da Tetra Pack são separadas do plástico de alumínio.
Processo de Polpação
Parâmetros Técnicos
| Modelo | ZDSH3 | ZDSH4 | ZDSH6 | ZDSH9 |
| Volume Nominal (m3) | 5 | 10 | 15 | 30 |
| Consistência (%) | 12-18 | |||
| Capacidade (T/D) | 20-30 | 30-50 | 60-70 | 140-180 |
| Potência do Motor (kW) | 110 | 185 | 315 | 560 |
