Vantagens
- Design multifolha, sem enrolamento, pulso suave, bom efeito de peneiramento, alta frequência de pulso e maior capacidade.
- Peneira de consistência média (máx. 4%), menor consumo de água na produção, menor custo de energia, cesto peneira menor e menores custos de investimento e manutenção para a mesma capacidade.
- Menor densificação na seção de peneiramento e maior eficiência de peneiramento, maior vida útil do cesto peneira.
- Equipado com dispositivo automático de lubrificação e dispositivo de detecção de fluxo de água com selagem mecânica, interface DCS reservada (detecção de aumento de temperatura e vibração do mancal), alto grau de automação.

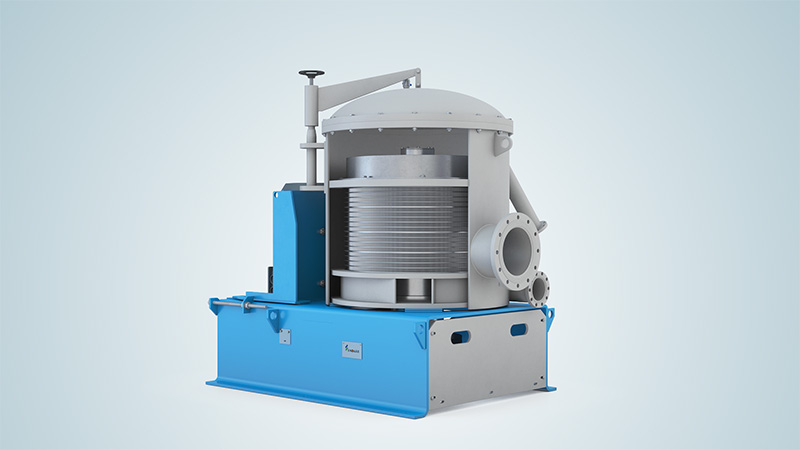

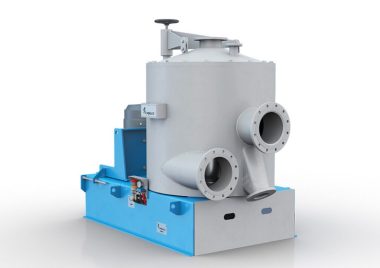

Estrutura e Princípio
O cesto peneira é composto por corpo da máquina, tampa, cesto peneira, tambor rotativo, base e peça de transmissão, etc. Todas as peças expostas ao estoque são feitas de aço inoxidável.
O cesto peneira possui estrutura vertical e carcaça cilíndrica, equipada na parte superior com uma tampa removível, todas as flanges de conexão necessárias são instaladas no corpo da carcaça, o corpo peneira e a cremalheira do motor são fixados na base com parafusos, o cesto peneira cilíndrico é instalado na carcaça, o rotor e o mancal são instalados na cesta; o eixo principal adota vedação mecânica.
O suporte da extremidade do tubo é instalado o mais próximo possível da cremalheira, conectando a água de vedação e a lubrificação do mancal com o componente de vedação e o mancal separadamente.
- Carcaça
O corpo principal da máquina é feito de chapas soldadas de aço inoxidável, com assento anular interno para instalação da cesta da peneira. O rolamento de acionamento é instalado na placa de base da carcaça, com o tubo de entrada tangencial disposto na parte superior, o tubo de saída da polpa recebida na parte inferior, o tubo de rejeição e o tubo de diluição na parte inferior. Toda a carcaça é fixada à placa de base por parafusos.
- Tampa superior
A tampa superior é uma cabeça esférica feita de chapa de aço inoxidável, conectada à carcaça por parafusos, equipada com conexão de válvula na parte central para descarregar o gás residual da máquina e impurezas leves.
- Cesta da peneira
A cesta possui dois tipos: forma de onda do tipo placa e forma de onda do tipo barra.
A forma de onda do tipo placa é feita de aço inoxidável, com furos e ranhuras. As ranhuras em forma de onda na superfície em contato com a polpa facilitam a passagem das fibras pelos furos da peneira (ranhuras) e separam as fibras aceitas das impurezas e dos flocos de fibra, melhorando assim a eficiência da peneiração e obtendo um material de alta qualidade. Após a perfuração dos furos ou cortes das ranhuras, a chapa da peneira é polida. Assim, a superfície da chapa fica brilhante e limpa. Anéis de reforço são soldados na superfície externa da cesta para proporcionar resistência e rigidez suficientes; a flange é fixada à extremidade superior da cesta por parafusos, enquanto a extremidade inferior é fixada na cesta, sendo firmemente combinada e operando de forma estável.
A cesta em forma de onda do tipo barra possui centenas de barras em formato de cunha especialmente projetadas, uniformemente incrustadas em ranhuras cortadas em placas anulares ao longo da direção do círculo; a extremidade superior é a superfície do flange, conectando o corpo do cilindro; a extremidade inferior é um cone; a superfície da cesta é em forma de onda, as ranhuras da peneira podem ser mais estreitas do que as ranhuras da peneira do tipo placa, com maior precisão, aumentando assim a área aberta; a resistência da barra é significativamente melhorada do que as ranhuras cortadas da peneira do tipo placa; especialmente o tratamento de endurecimento da superfície prolonga a vida útil da cesta. Portanto, é uma das estruturas mais avançadas do mundo nos tempos modernos.
- Tambor rotativo
O tambor rotativo é cilíndrico, com algumas saliências soldadas na superfície externa. A alta velocidade de rotação do tambor produz um impulso de alta frequência para peneirar a polpa e limpar os furos da peneira.
O eixo do rotor possui vedação mecânica; para evitar vazamentos de polpa ou entrada na câmara de acionamento, a máquina é equipada com vedação mecânica e conexão de água de vedação, exigindo uma pressão hidráulica cerca de 0,1 MPa maior do que a pressão de entrada da polpa.
- Dispositivo de acionamento
O eixo do rotor é apoiado em um assento de mancal, acionado por motor através de um conjunto de correias estreitas em V; um dispositivo de lubrificação é instalado na base da cremalheira para lubrificar o mancal regularmente.

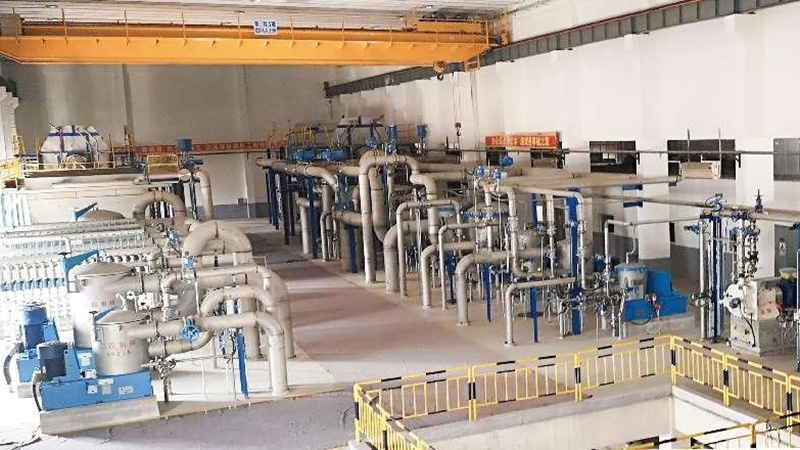

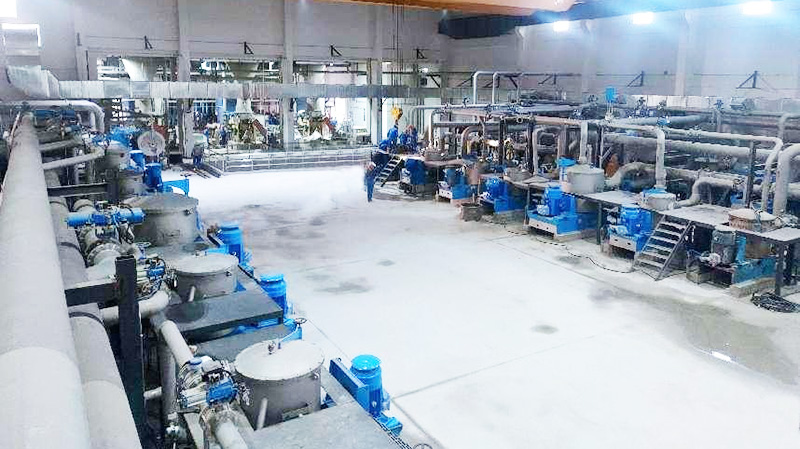

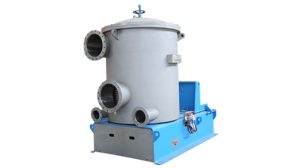

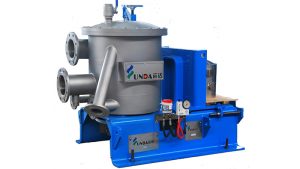

CASO
Dados Técnicos
| Modelo | ZNS80 | ZNS81 | ZNS82 | ZNS83 | ZNS84 | ZNS85 | ZNS86 | ZNS875 | ZNS87 | ZNS88 |
| Área Nominal (㎡) | 0.25 | 0.38 | 0.76 | 1.06 | 1.42 | 1.88 | 2.27 | 2.95 | 3.54 | 4.83 |
| Consistência de Entrada(%) | 1—4 | |||||||||
| Capacidade-Orifício (T/D) | 30-40 | 50-80 | 90-160 | 135-250 | 180-320 | 220-420 | 260-500 | 300-600 | 400-700 | 500-1000 |
| Capacidade-Slot (T/D) | 20-30 | 30-50 | 60-100 | 90-150 | 120-190 | 150-210 | 200-300 | 250-400 | 300-450 | 320-730 |
| Pressão de Entrada (MPa) | 0.15-0.4 | |||||||||
| Potência do Motor (kW) | 15-22 | 11-37 | 22-75 | 30-90 | 37-110 | 25-132 | 55-160 | 75-200 | 75-220 | 132-280 |
Manutenção
- O rolamento do eixo principal utiliza graxa lubrificante para lubrificação, equipado com alimentador de óleo na extremidade dianteira da base do motor, lubrificando duas vezes por semana.
- 2. O rolamento do/ tampão da tampa deve ser lubrificado anualmente.
- 3. A tensão da fita adesiva triangular deve ser verificada frequentemente.
- 4. Verifique se o fornecimento de água de vedação utilizada para a vedação mecânica está normal ou não.
Para evitar dificuldades na reinicialização e desligamento em curto prazo, o cesto deve ser limpo cuidadosamente e a peneira deve ser preenchida com água.
