Princípio de Funcionamento

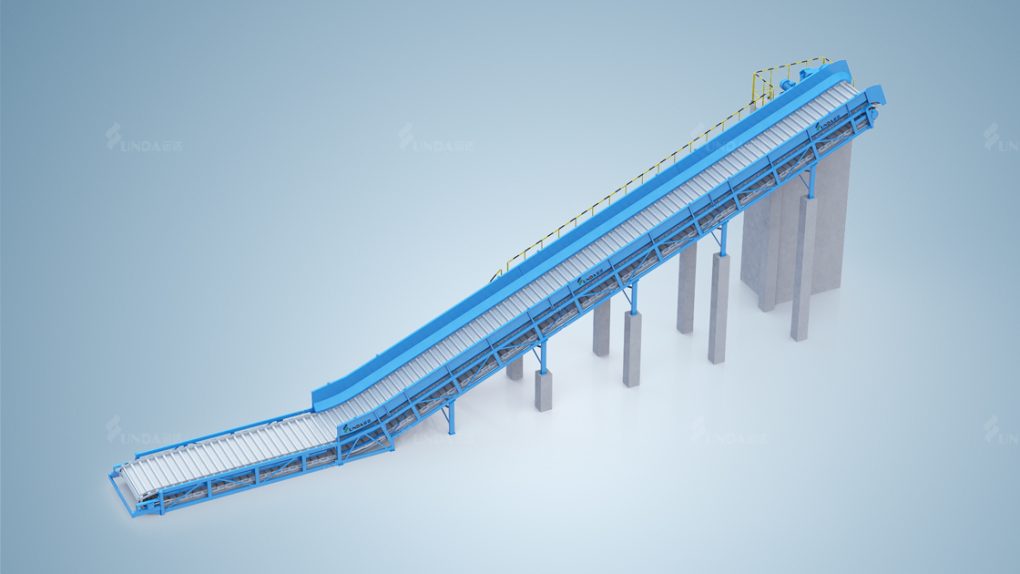

Composto por dispositivo de acionamento, Dispositivo da roda traseira, dispositivo de tensão, placas de corrente e estrutura da máquina.
- Dispositivo de Acionamento
Este dispositivo possui motor, redutor, dispositivo de transmissão e roda de corrente de acionamento, etc. A força motriz é transmitida ao eixo principal a partir do dispositivo de acionamento por um par de rodas de corrente de roletes de bucha, e então as placas ranhuradas são acionadas. A polia da corrente de transmissão aciona duas correntes de arraste de cavacos e placas ranhuradas para correr ao longo da esteira, adotando duas rodas de corrente de seis dentes.
- Dispositivo da Roda Traseira
Esta peça ajuda a mudar a direção de funcionamento das placas de corrente. Consiste no eixo da roda traseira, duas rodas traseiras e rolamento, etc.
- Dispositivo de Tensão
O método de tensão em espiral é adotado para ajustar a tensão da corrente de arraste.

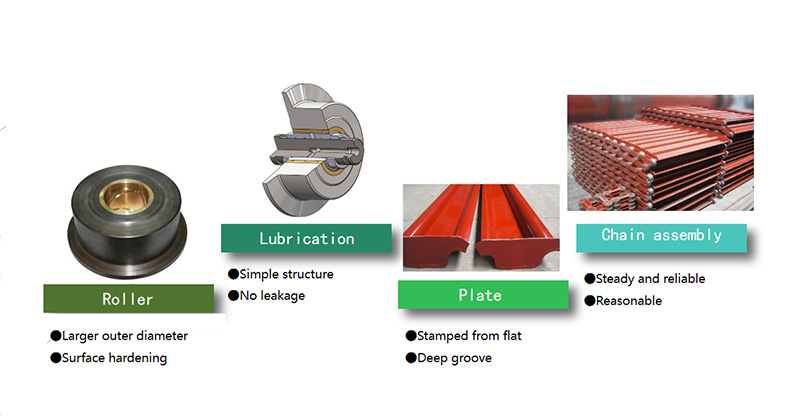

- Placas de Corrente
Compostas por corrente de arraste e placas ranhuradas. Utilizam corrente de arraste de cavacos resistente a impactos, estável e confiável. Rolos colocados dentro das placas de corrente internas correm ao longo da esteira para reduzir o arrasto por atrito e a abrasão. As placas ranhuradas são fixadas por parafusos e corrente de arraste.
- Estrutura da Máquina
Incluindo estrutura superior, suporte traseiro e estrutura intermediária, fabricadas em aço tubular soldado, cantoneiras de aço e chapa reforçada. Há quatro trilhos leves para o deslocamento dos rolos.

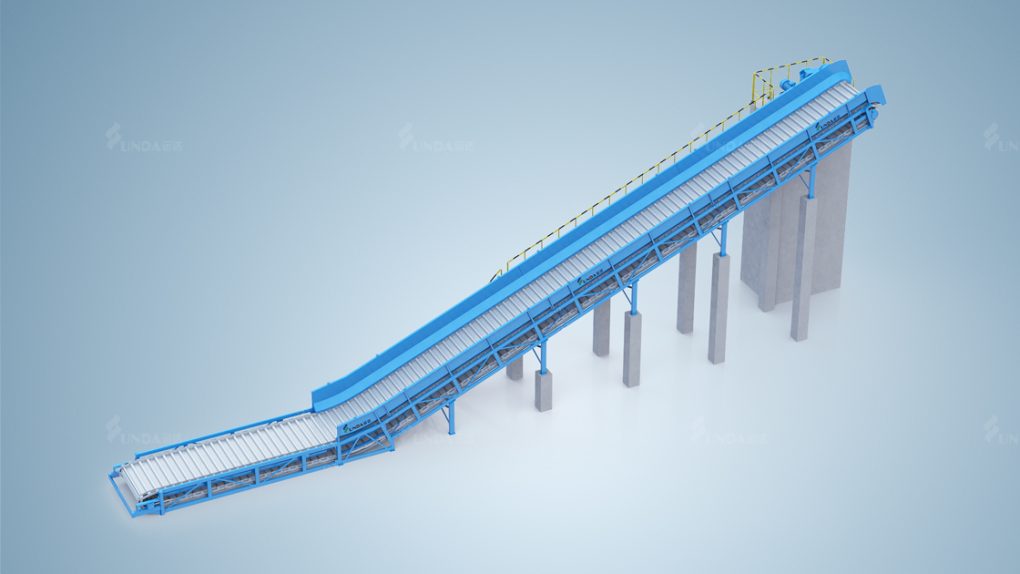

Projeto
Parâmetros Técnicos
| Model | BWF1200 | BWF1400 | BWF1600 | BWF1800 | BWF2000 | BWF2200 | BWF2400 |
| Effective Width (mm) | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
| Capacity (m³/h) | 65-210 | 80-225 | 95-300 | 110-345 | 140-390 | 180-430 | 240-500 |
| Speed (m/min) | 1.2-10 | ||||||
| Incline | Bale and pulp board ≤22° bulk waste paper ≤45° wood board ≤45° | ||||||
| Raw Material | Bales, pulp board, bulk waste paper, wood chips | ||||||
| Raw Material Max Size (mm) | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
Participação de Mercado nº 1 na China: mais de 500 referências
| Nine Dragon | Yinge Group |
| Sun Paper | PT.PABRIK Paper |
| Andritz | NBM |
| Daoqin Paper | Zhengtai Holding |
| Century Sunshine | Huafeng Paper |
| Lee&Man Paper | Jianhui Paper |
| Krishna Paper | Muda Paper Mills Sdn |
| Century Sunshine | Baoshi Paper |
| Huatai Group | Tiger Forest & Paper |
| PT.Pelita Paper | Kanghua Paper |
| PT.Grace Paper | Kemei Paper |
| etc. |

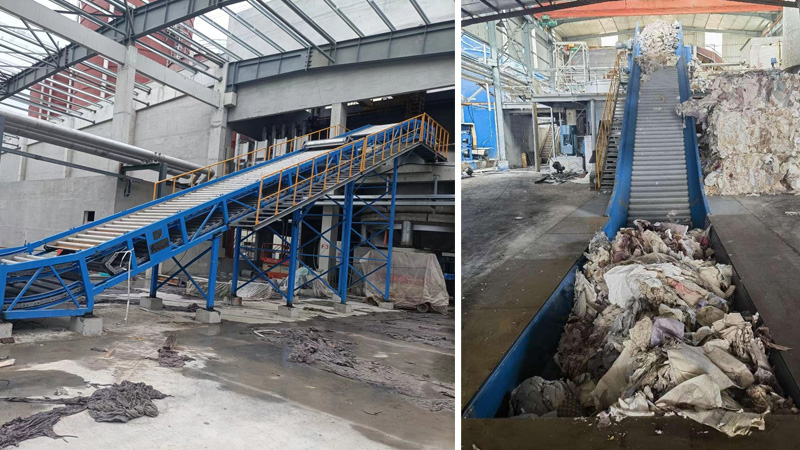

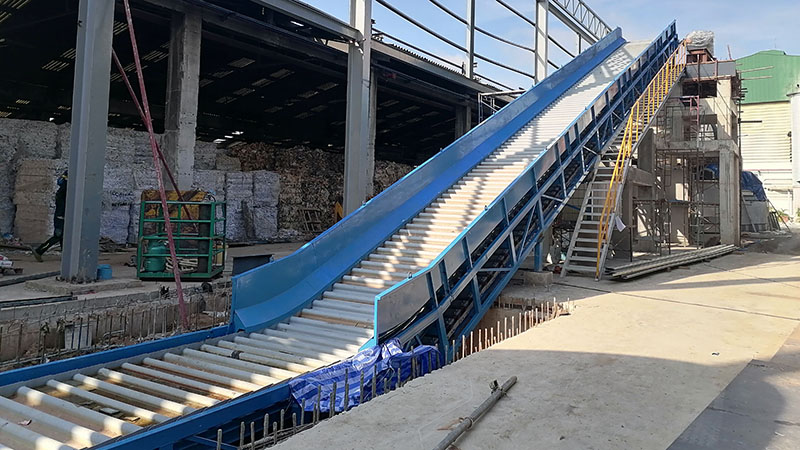

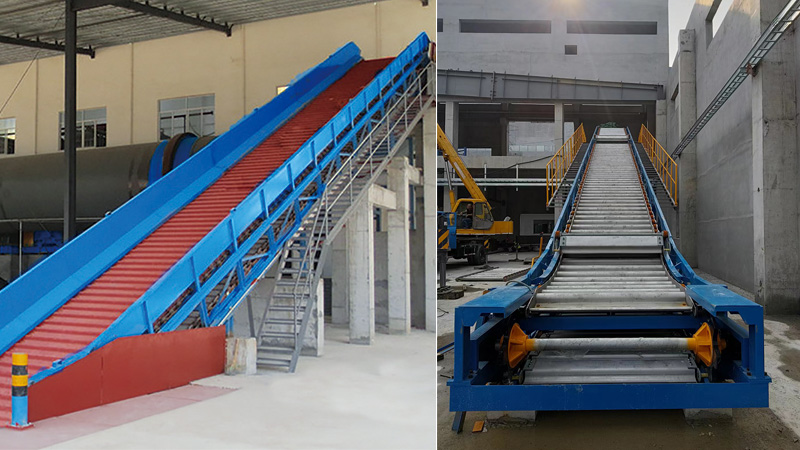

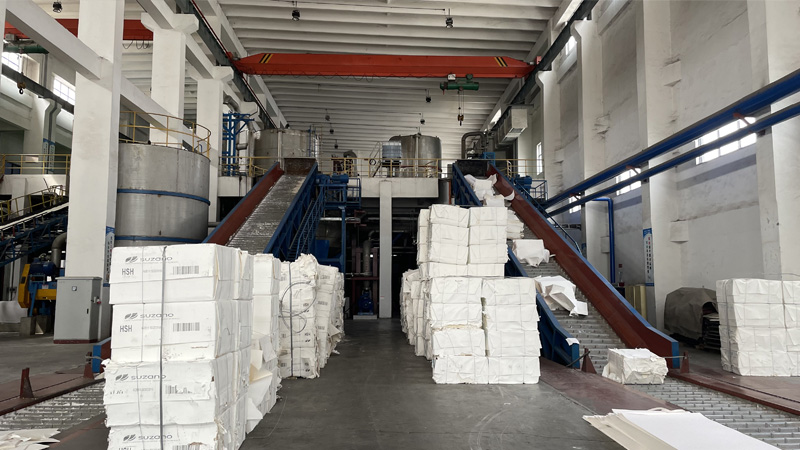

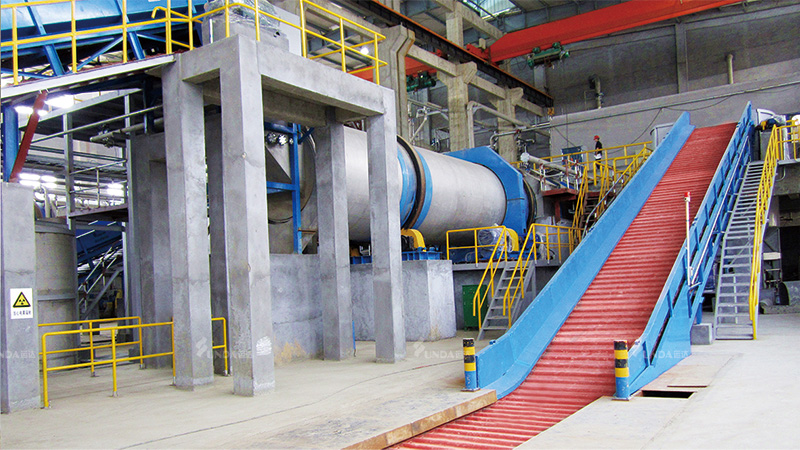

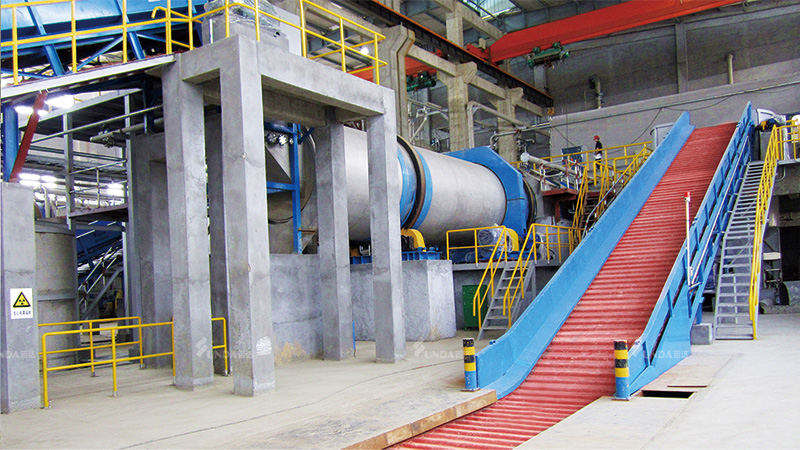

Caso
