Na produção de celulose e papel, a alimentação estável da matéria-prima é fundamental para garantir a continuidade e a confiabilidade do processo. Isso é especialmente importante quando cavacos de madeira, fibras ou outros materiais precisam ser introduzidos em sistemas de amolecimento ou tratamento que operam sob temperaturas e pressões elevadas.

Nessas condições, o sistema de alimentação precisa fazer mais do que simplesmente transportar o material de um ponto para outro. Também é necessário manter uma separação estável entre a área de alimentação e a área do processo que opera sob pressão.

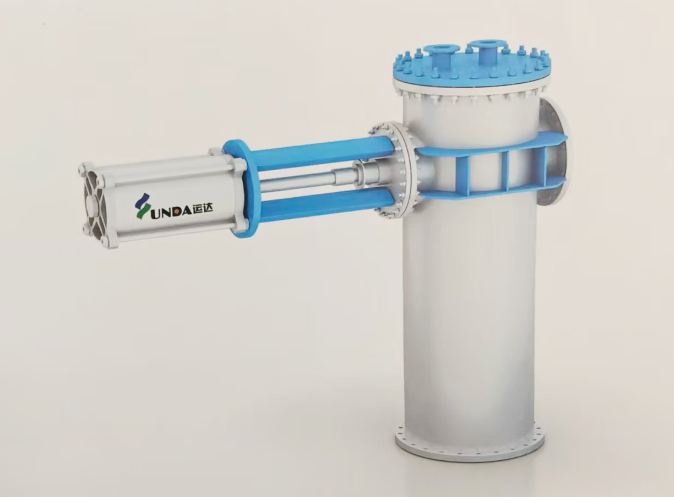

O Tubo em T e Dispositivo de Prevenção de Retorno de Vapor foi desenvolvido para aplicações desse tipo.

Durante a operação normal, o material descarregado pelo alimentador entra no tubo de amolecimento por ação da gravidade. Na entrada do tubo em T, o material se acumula e forma gradualmente um tampão de material compacto e estável. Esse tampão ajuda a impedir que o vapor de alta pressão se mova de volta em direção ao sistema de alimentação quando o tampão perde sua compactação ou quando o fornecimento de material é interrompido.

Esse princípio é particularmente importante em processos da indústria de celulose e papel relacionados à alimentação de cavacos, vaporização, amolecimento, tratamento termomecânico e outros processos contínuos de transporte e tratamento de matérias-primas.

De acordo com os dados técnicos fornecidos, esta série de tubos em T e dispositivos de prevenção de retorno de vapor está disponível em diferentes modelos, com capacidade de processamento de 150 a 1.500 t/d, pressão de projeto de 1,0 MPa e temperatura de projeto de 190 °C.

O que é um Tubo em T com Dispositivo de Prevenção de Retorno de Vapor?

O Tubo em T e Dispositivo de Prevenção de Retorno de Vapor é um componente de processo instalado entre o sistema de alimentação de material e a seção de amolecimento ou processamento que opera sob temperatura e pressão elevadas.

Sua principal função é ajudar a formar e manter um tampão de material estável e reduzir a possibilidade de retorno de vapor de alta pressão através da linha de alimentação.

O princípio de funcionamento é relativamente simples.

O material é descarregado pelo alimentador e entra no tubo de amolecimento. Devido ao fluxo do material e à configuração do sistema, a matéria-prima se acumula na entrada do tubo em T e é compactada.

Como resultado, forma-se um tampão de material.

Esse tampão funciona como uma barreira dinâmica entre a área de alimentação e a área de processo localizada a jusante, onde existe uma pressão mais elevada.

Durante a operação normal, o material continua avançando, enquanto o tampão mantém uma densidade suficiente para ajudar a limitar o movimento do vapor no sentido contrário.

Entretanto, quando a alimentação se torna instável, o tampão pode perder sua compactação ou desaparecer. A diferença de pressão entre os dois lados pode então fazer com que o vapor de alta pressão se mova de volta em direção ao sistema de alimentação.

Esse fenômeno é normalmente conhecido como retorno de vapor, refluxo de vapor ou blowback em terminologia técnica internacional.

Por isso, o tubo em T utilizado neste tipo de sistema não deve ser considerado apenas como uma conexão convencional de tubulação. Ele faz parte de um sistema de alimentação e controle de pressão projetado de acordo com as características físicas do material processado.

Por que a prevenção do retorno de vapor é importante?

O retorno de vapor pode se tornar um problema operacional significativo em sistemas nos quais materiais sólidos ou fibrosos são alimentados em processos pressurizados.

Uma linha de alimentação típica pode possuir uma seção de alimentação com pressão relativamente baixa conectada a uma seção de processo onde existe vapor sob pressão consideravelmente mais elevada.

Enquanto o tampão de material permanecer estável, ele ajuda a separar essas duas áreas.

Quando o tampão perde sua integridade, a diferença de pressão pode provocar o movimento do vapor na direção inversa.

Isso pode resultar em:

• alimentação instável da matéria-prima;
• movimento de vapor em direção ao alimentador;
• retorno do material;
• aumento das perdas de vapor;
• interrupções no processo;
• maior carga sobre os equipamentos de alimentação;
• maior dificuldade durante a partida e a parada do sistema.

Por isso, manter um tampão de material estável é uma parte importante da operação de uma linha de alimentação pressurizada.

Um sistema corretamente projetado com tubo em T e dispositivo de prevenção de retorno de vapor pode ajudar a melhorar a estabilidade da alimentação e reduzir a possibilidade de movimento descontrolado do vapor em sentido contrário.

Como funciona o Tubo em T?

O princípio de funcionamento do Tubo em T e Dispositivo de Prevenção de Retorno de Vapor pode ser dividido em várias etapas.

1. Alimentação do material

O alimentador fornece a matéria-prima ao tubo de amolecimento.

Dependendo da aplicação, o material pode ser composto por cavacos de madeira, fibras, biomassa ou outros materiais sólidos e particulados.

2. Entrada do material por gravidade

De acordo com as informações técnicas fornecidas, o material descarregado pelo alimentador entra no tubo de amolecimento por ação da gravidade.

Por isso, a disposição dos equipamentos e a configuração da linha de alimentação são importantes para obter um fluxo de material uniforme.

3. Formação do tampão de material

Quando o material chega à entrada do tubo em T, ele se acumula e é compactado, formando um tampão de material relativamente denso e estável.

A densidade e a estabilidade desse tampão são importantes porque ele ajuda a separar a área de alimentação da área de processo pressurizada.

4. Alimentação contínua

À medida que novo material entra no sistema, o tampão avança e o processo a jusante continua.

O objetivo é manter um fluxo de material relativamente estável, evitando que a área de alimentação fique completamente vazia.

5. Prevenção do retorno de vapor

Se o tampão perder sua compactação ou se a alimentação for interrompida, a diferença de pressão pode fazer com que o vapor de alta pressão se mova em direção ao alimentador.

O dispositivo de prevenção de retorno ajuda a reduzir o risco desse movimento reverso e contribui para uma operação mais estável do sistema.

A importância da formação de um tampão de material estável

O tampão de material é um dos elementos mais importantes desse tipo de sistema de alimentação.

Ao contrário de uma vedação convencional feita com líquido, o tampão é formado pela própria matéria-prima transportada.

Sua eficiência depende de vários fatores, incluindo:

• densidade aparente do material;
• teor de umidade;
• tamanho das partículas;
• características das fibras;
• temperatura do material;
• taxa de alimentação;
• velocidade do alimentador;
• grau de compactação;
• pressão na seção de processo.

Por exemplo, cavacos de madeira com diferentes níveis de umidade podem apresentar comportamentos diferentes durante a alimentação.

Materiais finos, cavacos de grandes dimensões, casca, serragem e outras impurezas também podem alterar as características do fluxo.

Por isso, o tubo em T deve sempre ser analisado como parte do sistema completo de alimentação.

O tubo em T, por si só, não pode compensar um alimentador inadequadamente dimensionado ou um fluxo de material instável.

O equipamento de alimentação deve fornecer um fluxo suficientemente uniforme para permitir a formação e manutenção do tampão de material na região do tubo em T.

Aplicações na indústria de celulose e papel

O Tubo em T e Dispositivo de Prevenção de Retorno de Vapor é especialmente adequado para processos em que matérias-primas de madeira ou materiais fibrosos precisam ser alimentados sob condições elevadas de temperatura e pressão.

Processamento de cavacos de madeira

Os cavacos de madeira podem ser aquecidos ou tratados com vapor antes das etapas seguintes do processo.

Uma alimentação estável é importante porque grandes variações no fluxo de cavacos podem afetar o funcionamento dos equipamentos posteriores.

O tubo em T pode ser instalado como parte da transição entre o sistema de alimentação de cavacos e a seção de amolecimento ou vaporização.

Produção de celulose mecânica

Na produção de celulose mecânica, calor, vapor e energia mecânica são utilizados para separar as fibras da madeira.

Em processos termomecânicos, os cavacos de madeira podem ser previamente vaporizados e depois encaminhados para equipamentos que operam sob pressão.

Por isso, a estabilidade da alimentação é importante para manter condições de operação consistentes em toda a linha.

CTMP e outros processos termomecânicos

Na produção de celulose quimicomecânica, conhecida como CTMP, podem ser utilizados simultaneamente calor, vapor, tratamento mecânico e produtos químicos.

Antes da próxima etapa do processo, a matéria-prima precisa ser adequadamente aquecida e condicionada.

Um fluxo de material estável ajuda a manter condições de processo mais uniformes.

Processamento de biomassa

O mesmo princípio de alimentação também pode ser aplicado ao processamento de biomassa.

Materiais volumosos e fibrosos geralmente são mais difíceis de alimentar em equipamentos pressurizados do que materiais granulares convencionais.

Para formar um tampão estável, o material precisa apresentar características adequadas de compactação, mantendo ao mesmo tempo uma resistência ao transporte e um consumo de energia aceitáveis.

Por isso, a formação do tampão e a prevenção do retorno de vapor também são aspectos importantes no projeto de sistemas de alimentação de biomassa.

Tubo em T para aplicações de alta temperatura

De acordo com os dados técnicos fornecidos, a temperatura de projeto do equipamento é de 190 °C.

Em aplicações nessa faixa de temperatura, é necessário considerar mais do que simplesmente o transporte do material.

A temperatura elevada pode afetar:

• expansão térmica dos componentes;
• desempenho das vedações;
• resistência dos componentes;
• desgaste;
• ciclos térmicos;
• necessidades de manutenção;
• estabilidade das conexões.

Por isso, o tubo em T e seus componentes associados devem ser selecionados considerando as condições reais do processo.

A temperatura de projeto de 190 °C é um parâmetro importante para a seleção do equipamento. Entretanto, a temperatura real de operação, pressão, características da matéria-prima e configuração da linha devem ser verificadas antes da seleção final.

Pressão de projeto do Tubo em T

As informações técnicas fornecidas indicam uma pressão de projeto de 1,0 MPa.

A pressão é um dos principais parâmetros no projeto de um sistema de prevenção de retorno de vapor.

Quanto maior for a diferença de pressão entre a seção de processo e a seção de alimentação, maior será a importância de manter um tampão de material estável.

Por isso, o projeto do sistema deve considerar:

• pressão normal de operação;
• pressão máxima do processo;
• possíveis variações de pressão;
• condições de partida;
• condições de parada;
• temperatura do vapor;
• capacidade de alimentação do material.

O tubo em T deve ser integrado a um sistema projetado para essas condições de operação.

Modelos e especificações técnicas

De acordo com as informações fornecidas, o equipamento está disponível nos seguintes modelos:

Modelo	Pressão de projeto	Temperatura de projeto	Capacidade
TXG720	1,0 MPa	190 °C	150–250 t/d
TXG915	1,0 MPa	190 °C	300–500 t/d
TXG1000	1,0 MPa	190 °C	500–1.000 t/d
TXG1200	1,0 MPa	190 °C	800–1.500 t/d

As especificações acima são baseadas nos dados técnicos apresentados na documentação fornecida.

Os diferentes modelos permitem selecionar o equipamento de acordo com a capacidade de processamento da linha.

Entretanto, a capacidade não deve ser o único critério de seleção.

Também devem ser consideradas as características da matéria-prima, a configuração do alimentador, a temperatura de operação, a pressão do processo e os requisitos dos equipamentos instalados a jusante.

Como escolher o modelo correto de Tubo em T?

A seleção do modelo adequado deve começar pela análise de todo o processo, e não apenas pelo diâmetro da tubulação.

1. Determine a capacidade necessária

O primeiro fator é a capacidade de processamento necessária.

Por exemplo, o modelo TXG720 possui capacidade indicada de 150–250 t/d, enquanto o TXG1200 possui capacidade de 800–1.500 t/d.

O modelo selecionado deve ser compatível com a capacidade necessária e com as condições reais de alimentação.

2. Verifique a pressão de operação

A pressão de operação do sistema deve ser comparada com a pressão de projeto do equipamento.

Para os modelos apresentados, a pressão de projeto indicada é de 1,0 MPa.

3. Verifique a temperatura

A temperatura de projeto indicada é de 190 °C.

Quando a temperatura real de operação se aproxima desse valor, as condições térmicas e os materiais utilizados devem ser avaliados cuidadosamente.

4. Conheça as características da matéria-prima

Diferentes matérias-primas apresentam diferentes características de alimentação.

Antes da seleção do equipamento, é recomendável conhecer informações como:

• tipo de material;
• teor de umidade;
• densidade aparente;
• tamanho das partículas;
• características das fibras;
• temperatura de alimentação;
• capacidade necessária.

5. Verifique a compatibilidade com o alimentador

O tubo em T deve ser compatível com o equipamento de alimentação instalado a montante.

Um alimentador de rosca, alimentador de tampão ou outro equipamento deve fornecer um fluxo suficientemente estável para permitir a formação adequada do tampão de material.

Relação entre o Tubo em T e o Alimentador de Rosca

O tubo em T e o alimentador de rosca devem ser considerados como partes de um único sistema.

O alimentador controla a entrada do material, enquanto o tubo em T realiza a transição para a seção de amolecimento ou processamento sob pressão.

Em muitas aplicações, o alimentador de rosca também exerce uma função de compactação do material.

Isso é especialmente importante quando o processo depende da formação de um tampão para separar diferentes zonas de pressão.

Se o alimentador fornecer uma quantidade insuficiente de material, o tampão pode perder sua estabilidade.

Da mesma forma, alterações significativas nas características da matéria-prima podem afetar a estabilidade do tampão.

Por isso, quando ocorre retorno de vapor, é importante analisar todo o sistema de alimentação e não apenas o tubo em T.

Manutenção e inspeção

Assim como outros equipamentos que trabalham sob temperaturas e pressões elevadas, o tubo em T e os componentes associados ao sistema de prevenção de retorno de vapor devem ser inspecionados regularmente.

Durante a manutenção, recomenda-se verificar:

• acúmulo de material;
• desgaste das superfícies internas;
• conexões flangeadas;
• elementos de vedação;
• elementos de fixação;
• componentes móveis;
• vibração anormal;
• vazamento de vapor;
• alterações no fluxo de material;
• alterações na temperatura de operação;
• alterações na capacidade de produção.

O acúmulo de material pode alterar o caminho interno do fluxo e afetar o desempenho da alimentação.

O desgaste também pode ser um fator importante quando são processados materiais abrasivos.

Por isso, o intervalo de manutenção deve ser definido de acordo com as condições reais de operação e as características da matéria-prima processada.

Principais causas do retorno de vapor

Quando ocorre retorno de vapor, vários fatores devem ser analisados.

Alimentação insuficiente de material

Se o alimentador não fornecer material suficiente, o tampão pode se tornar muito fraco.

Alimentação instável

Variações no fluxo de material podem prejudicar a formação de um tampão estável.

Alteração da umidade

A umidade pode influenciar a densidade aparente e o comportamento do material durante o transporte.

Alteração do tamanho das partículas

Cavacos grandes, partículas finas, casca e outros componentes podem apresentar comportamentos diferentes dentro do sistema de alimentação.

Operação inadequada do alimentador

A velocidade e o regime de operação do alimentador devem ser compatíveis com a capacidade de produção necessária.

Alterações repentinas de pressão

Mudanças rápidas na pressão da seção de processo podem afetar a estabilidade do tampão de material.

Procedimentos inadequados de partida ou parada

Durante a partida e a parada, o estado do tampão pode ser diferente daquele observado durante a operação normal. Por isso, é importante seguir os procedimentos operacionais definidos para o sistema.

Benefícios de um sistema adequado de prevenção de retorno de vapor

Um sistema corretamente projetado com tubo em T e dispositivo de prevenção de retorno de vapor pode contribuir para vários objetivos importantes.

Alimentação mais estável

Um tampão de material estável ajuda a manter o movimento contínuo da matéria-prima para a etapa seguinte do processo.

Redução do retorno de vapor

O tampão compacto ajuda a reduzir a possibilidade de movimento do vapor de alta pressão em direção ao alimentador.

Maior estabilidade do processo

Um fluxo uniforme de material contribui para condições de operação mais estáveis nos equipamentos a jusante.

Redução de perdas desnecessárias de vapor

Uma separação eficiente entre as zonas de pressão pode ajudar a reduzir o movimento não controlado de vapor através da linha de alimentação.

Integração com diferentes equipamentos

O tubo em T pode ser integrado a alimentadores, tubos de amolecimento, sistemas de vaporização e outros equipamentos do processo.

Por que utilizar um Tubo em T desenvolvido para sistemas industriais de alimentação?

Um tubo em T utilizado em um sistema de alimentação pressurizado possui uma função diferente de um simples T de tubulação.

Seu projeto precisa considerar:

• movimentação do material sólido;
• compactação da matéria-prima;
• diferença de pressão;
• temperatura elevada;
• desgaste;
• características do alimentador;
• equipamentos instalados a jusante.

Para fábricas de celulose e papel, isso significa que o tubo em T deve ser selecionado como parte do sistema de processo, e não simplesmente como um componente independente da tubulação.

Uma configuração adequada ajuda a manter um tampão de material estável e contribui para uma operação mais confiável da linha de alimentação em condições industriais exigentes.

Perguntas frequentes

O que é um Tubo em T com Dispositivo de Prevenção de Retorno de Vapor?

É um componente de processo utilizado em sistemas de alimentação de materiais para ajudar a formar e manter um tampão de material estável e reduzir o movimento reverso de vapor de alta pressão em direção ao alimentador.

O que é o retorno de vapor?

O retorno de vapor é o movimento de vapor de alta pressão no sentido contrário ao fluxo normal, em direção ao sistema de alimentação, que pode ocorrer quando o tampão de material perde sua capacidade de vedação.

Qual é a função do tampão de material?

O tampão compacto funciona como uma barreira dinâmica entre a seção de alimentação, que normalmente possui menor pressão, e a seção de processo, que opera sob maior pressão.

Onde esse equipamento pode ser utilizado?

O equipamento pode ser utilizado na indústria de celulose e papel, processamento de madeira, processamento de biomassa, sistemas de vaporização e amolecimento e outras aplicações nas quais materiais sólidos ou fibrosos precisam ser alimentados em uma seção de processo sob pressão.

Qual é a pressão de projeto?

De acordo com os dados técnicos fornecidos, a pressão de projeto é de 1,0 MPa.

Qual é a temperatura de projeto?

De acordo com a especificação fornecida, a temperatura de projeto é de 190 °C.

Qual modelo possui a maior capacidade indicada?

Entre os modelos apresentados, o TXG1200 possui a maior faixa de capacidade indicada, de 800–1.500 t/d.

Como escolher o modelo correto?

A seleção deve considerar a capacidade de produção, pressão, temperatura, características da matéria-prima, configuração do alimentador e requisitos do processo a jusante.

Conclusão

O Tubo em T e Dispositivo de Prevenção de Retorno de Vapor é um componente importante para sistemas de alimentação contínua de materiais sólidos e fibrosos em processos que operam sob temperaturas e pressões elevadas.

Seu princípio de funcionamento baseia-se em um conceito simples, mas importante: o material descarregado pelo alimentador entra no tubo de amolecimento e forma um tampão compacto e estável na entrada do tubo em T. Esse tampão ajuda a separar a seção de alimentação da seção de processo pressurizada e reduz a possibilidade de retorno de vapor de alta pressão.

Para aplicações na indústria de celulose e papel, a estabilidade desse tampão pode ter influência direta sobre a confiabilidade da alimentação da matéria-prima e a continuidade do processo.

A série apresentada inclui os modelos TXG720, TXG915, TXG1000 e TXG1200, com capacidades indicadas de 150 a 1.500 t/d, pressão de projeto de 1,0 MPa e temperatura de projeto de 190 °C.

No entanto, a seleção final do equipamento deve sempre considerar o sistema completo. O tipo e as características da matéria-prima, capacidade, temperatura, pressão, desempenho do alimentador e equipamentos a jusante devem ser avaliados em conjunto.

Se você está procurando um Tubo em T e Dispositivo de Prevenção de Retorno de Vapor para uma fábrica de celulose e papel, processamento de madeira, biomassa ou sistema de alimentação de materiais em alta temperatura, envie informações sobre o tipo de material, capacidade necessária, pressão e temperatura de operação e o alimentador existente. Com esses dados, podemos avaliar o modelo e a configuração mais adequados para sua aplicação.
